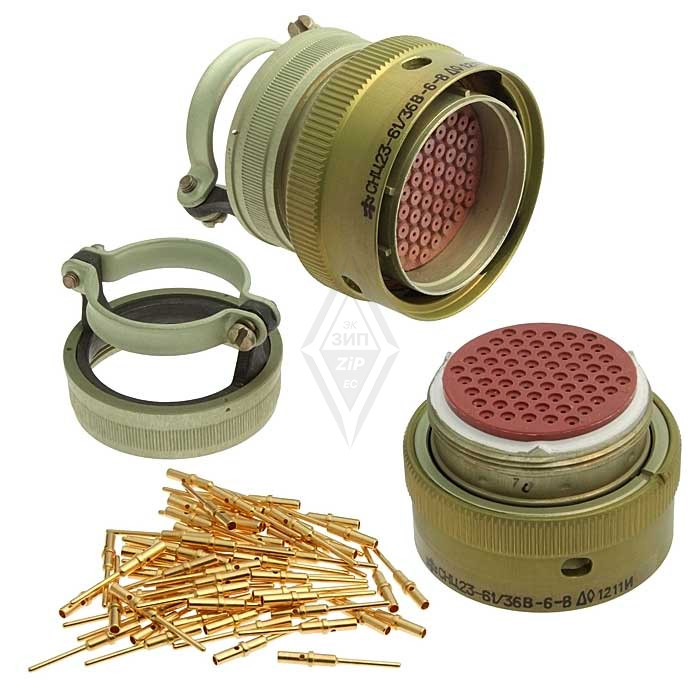

СНЦ23-61/36В-11-а-В представляет собой цилиндрический многопозиционный соединитель с байонетным типом сочленения, который используется в электрических цепях постоянного и переменного тока. Этот соединитель обладает несколькими ключевыми характеристиками и предназначен для внутреннего монтажа.

Основные характеристики

• Максимальный ток на одиночный контакт :
  • Для контакта диаметром 1,5 мм — до 20 А.
• Сопротивление контактов :
  • Не более 2,5 мОм для контакта диаметром 1,5 мм.
• Рабочее напряжение :
  • Максимальное рабочее напряжение составляет 700 В для различных конфигураций.
• Температурный режим :
  • Соединитель способен работать в диапазоне температур от -60° С до +100° С (при серебряном покрытии).

Конструкция

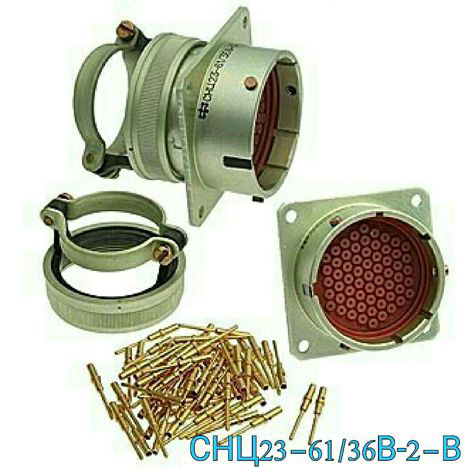

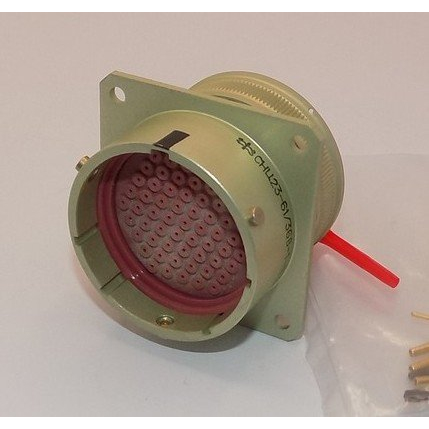

Соединитель состоит из приборной и кабельной части , что позволяет ему использоваться в различных приложениях. Он имеет многошпоночную поляризацию корпуса и многопозиционную установку изолятора, что обеспечивает надежное соединение и защиту от неправильной установки.

Условия эксплуатации

СНЦ23-61/36В-11-а-В разработан для работы в сложных климатических условиях и может использоваться в различных отраслях, включая электронику и контрольно-измерительные приборы. Минимальный срок сохраняемости данного соединителя составляет 25 лет, а наработка на отказ — не менее 1000 часов.

Применение

Соединители данного типа широко применяются в различных устройствах, где необходима надежная связь между компонентами, включая радиоэлектронные устройства и системы управления.
