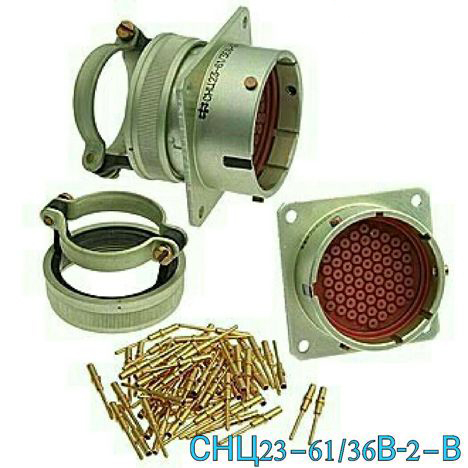

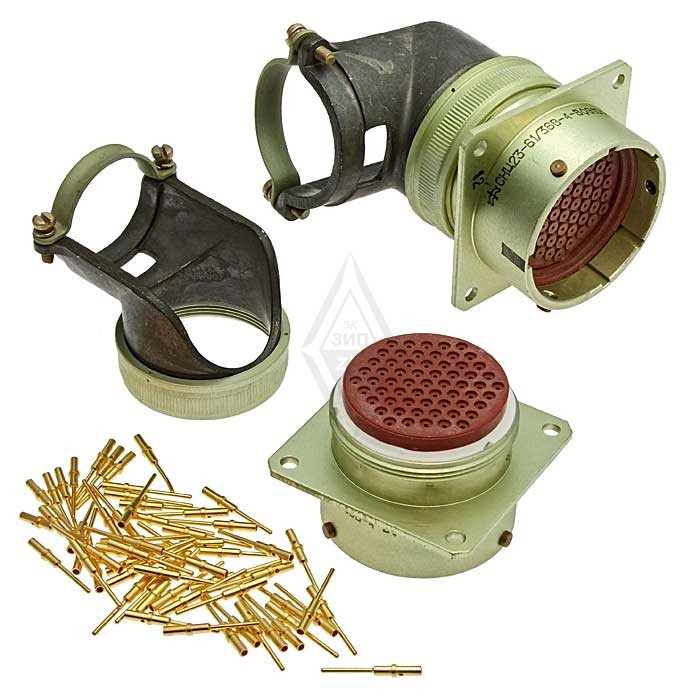

Соединитель СНЦ23-61/36В-6-В представляет собой цилиндрический многопозиционный разъем, предназначенный для работы в электрических цепях как постоянного, так и переменного тока (частотой до 3 МГц) при максимальном напряжении до 700 В. Он используется в различных электро-, радио- и контрольно-измерительных приборах.

Конструкция и характеристики

Структура соединителя:

• Соединитель состоит из двух частей: вилки и розетки.
• вилки и розетки могут быть как приборными, так и кабельными.
• Возможны различные исполнения:, с прямым или угловым кожухом, а также с обоймой под термоусаживаемые трубки.

Технические параметры:

• Количество контактов: 61
• Условный размер корпуса: 36
• Максимальный ток на контакт: до 15 А
• Рабочий температурный диапазон: от -60 до +200 °C
• Количество циклов соединения/разъединения: до 500
• Минимальная наработка: 1000 часов
• Срок хранения: не менее 15 лет

Покрытие контактов: Золото, что обеспечивает высокую надежность соединений.

Применение

СНЦ23-61/36В-6-В широко используется в ответственных узлах автоматических систем, где требуется высокая надежность. Эти соединители находят применение в:

• Радиоэлектронной аппаратуре
• Контрольно-измерительных приборах
• Электрических цепях различного назначения

Условное обозначение

Обозначение СНЦ23-61/36В-6-В расшифровывается следующим образом:

• СНЦ23 — тип соединителя;
• 61 — количество контактов;
• 36 — условный размер корпуса;
• В — вид корпуса вилка ;
• 6 — конструктивное исполнение (кабельная часть с прямым кожухом).

Данный соединитель обеспечивает надежное механическое и электрическое соединение, что делает его важным элементом в различных электрических системах.
