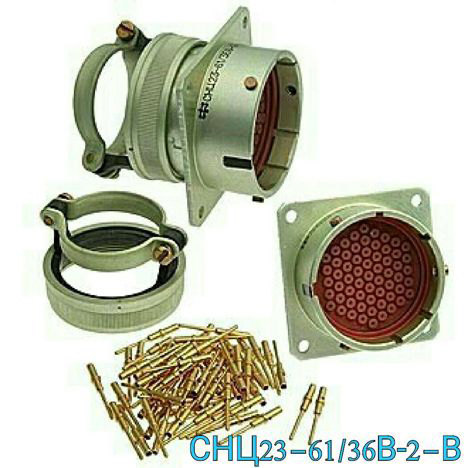

Соединители СНЦ23-61/36В-8-В — это цилиндрические, низкочастотные, малогабаритные соединители, предназначенные для внутреннего монтажа и использующие байонетное сочленение. Они применяются в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 700 В.

Общие сведения

• Соединители СНЦ23 состоят из двух частей: вилки и розетки. Вилки и розетки могут быть приборными или кабельными, с прямым или угловым кожухом, или с обоймой под термоусаживаемые трубки.

• Сочленение соединителей — байонетное. Вилки и розетки имеют многошпоночную поляризацию корпуса и многопозиционную установку изолятора. Розетки СНЦ23 сочленяются с вилками СНЦ27, СНЦ28, СНЦ29. Монтаж проводов осуществляется обжимкой. Контакты имеют золотое покрытие.

Основные технические характеристики

• Тип соединителя: Цилиндрический, низкочастотный, малогабаритный.
• Назначение: Для внутреннего монтажа.
• Способ сочленения: Байонетный.
• Вид тока: Постоянный и переменный.
• Рабочая частота переменного тока: До 3 МГц.
• Рабочее напряжение: До 700 В.
• Номинальный ток на контакт: До 15 А.
• Монтаж проводов: Обжимка.
• Покрытие контактов: Золото.
• Диапазон рабочих температур: От -60 до +200°С.
• Климатическое исполнение: Всеклиматическое.
• Минимальная наработка: 1000 часов.
• Количество циклов сочленений-расчленений: 500.
• Срок сохраняемости: 15 лет.

Области применения

• Авиационная и космическая техника (системы управления, связи, навигации, авионика).
• Военно-промышленный комплекс (радиоэлектронная аппаратура, системы контроля и защиты).
• Промышленная автоматизация и робототехника (подключение датчиков, исполнительных механизмов, блоков управления).
• Железнодорожный транспорт (системы сигнализации, управления движением, бортовое оборудование).
• Морской и речной флот (оборудование на судах).
• Специализированное электронное оборудование, работающее в условиях повышенных вибраций, ударов и широкого диапазона температур.

Структура условного обозначения СНЦ23-61/36В-8-В

• СНЦ23 — тип соединителя.

• 61 — количество контактов.

• 36 — условный размер корпуса.

• В — вид корпуса: В — вилка, Р — розетка.

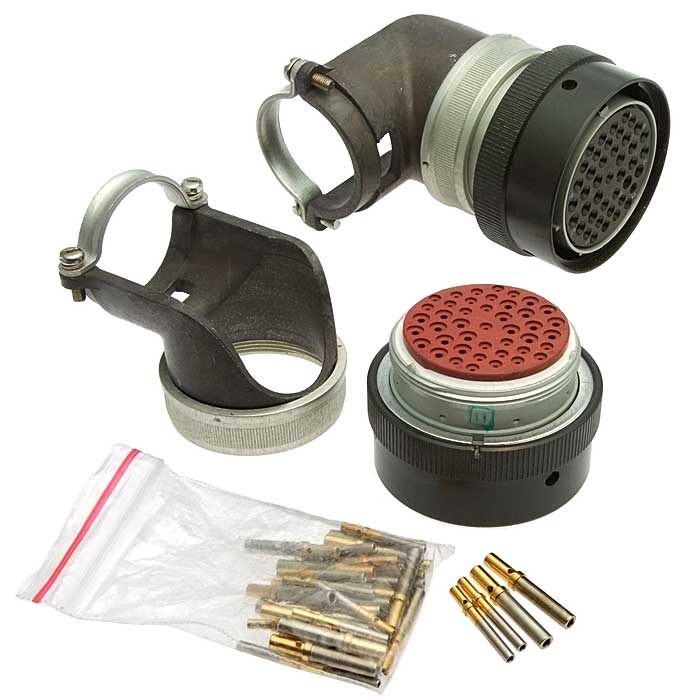

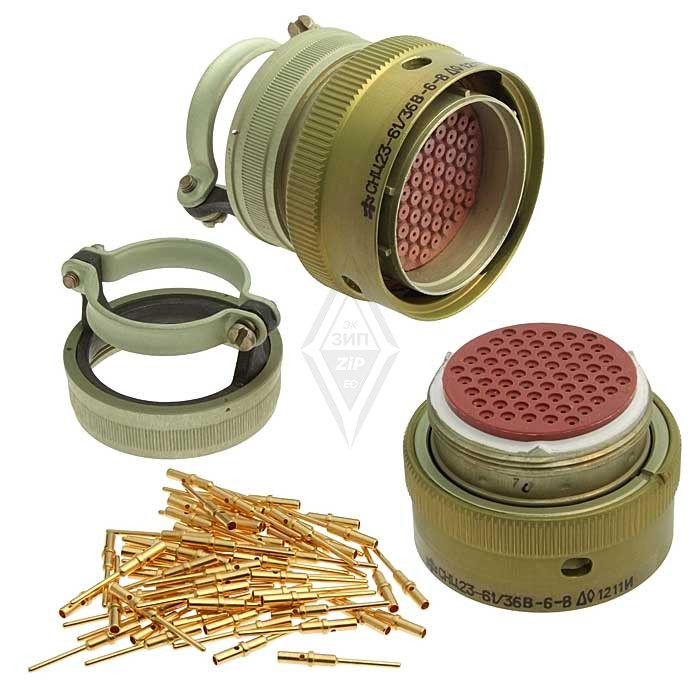

• 8 — конструктивное исполнение: кабельная часть с угловым кожухом. Другие варианты конструктивного исполнения: приборная часть, приборная часть с прямым кожухом (2), приборная часть с угловым кожухом (4), кабельная часть с прямым кожухом (6).
