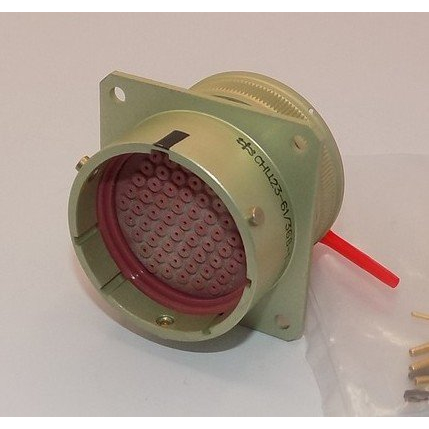

СНЦ23‑61/36В‑1‑В производства завода «Элекон» — это военный цилиндрический электрический соединитель из серии СНЦ23, рассчитанный на применение в сложных климатических и механических условиях, в том числе в авионике и бортовых системах.

Соединитель используется в цепях постоянного и переменного тока (до 3 МГц) для передачи электрического сигнала и питания в условиях вибраций, ударов и перепадов температур. Применяется как в приборных (монтаж в корпусах устройств), так и в кабельных (на конце кабеля) модификациях.

• Максимальное рабочее напряжение — до 700 В (амплитудное значение).

• Допустимый ток на контакт — не более 15 А.

• Сопротивление изоляции между контактами и между контактами и корпусом — не менее 5000 МОм.

• Число контактов — 61, что позволяет использовать разъем в многоканальных системах (например, комбинация силовых и сигнальных линий).

• Условный размер корпуса соответствует типоразмеру 36, что диктует габариты и посадочное место на панели.

• Контактная часть обычно выполняется с золотым или серебряным покрытием, что обеспечивает стабильность контакта и низкое переходное сопротивление.

• Материалы и исполнение рассчитаны на работу в диапазоне температур от примерно −60 °C до +155 °C, что типично для авиационного и военного оборудования.

• Количество допустимых соединений/расчленений — порядка 500 циклов, что соответствует эксплуатации в ремонтно‑профилактическом режиме.

• Минимальная наработка — около 1000 часов, срок сохраняемости — порядка 15 лет при хранении по нормативам.

Разъем СНЦ23‑61/36В‑1‑В относится к серии СНЦ23, регламентированной по ТУ ГЕ0.364.241ТУ и ГЕ0.364.241ТУ1, которые задают единые параметры по напряжению, току, устойчивости к воздействиям и требованию по пайке/контактному соединению. Буквенное обозначение «В» и «1» указывает на тип исполнения (вилка/розетка, модификация, материал корпуса и покрытия), что нужно уточнять по конкретному ТУ или паспорту изделия.
