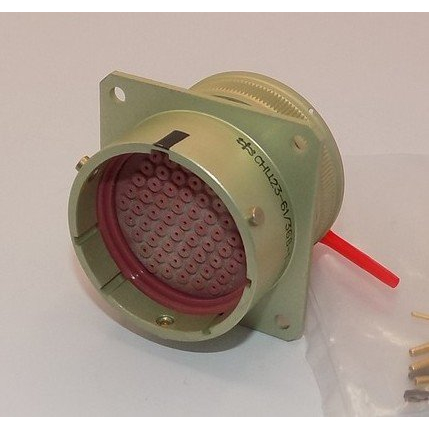

СНЦ23‑61/36В‑1‑В от завода «Элекон» — это высоконадежный цилиндрический электрический соединитель, рассчитанный на применение в сложных электрических цепях постоянного и переменного тока, в том числе в составе авиационной, ракетной и другой специальной техники.

Соединитель относится к серии СНЦ23 и предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В (амплитудное значение). Он используется как разъем «вилка–розетка» в приборных и кабельных соединениях, в том числе в изделиях с высокими требованиями к надежности и вибропрочности.

• Максимальное рабочее напряжение — до 700 В.

• Ток на один контакт — до 15 А.

• Количество контактов — 61 шт., что позволяет собирать достаточно сложные многожильные цепи в одном разъеме.

• Сопротивление изоляции — не менее 5000 МОм, что обеспечивает надежную электрическую развязку между цепями.

Соединитель рассчитан на работу в широком диапазоне температур: от примерно −60 °C до +155 °C, что типично для серии СНЦ23, изготавливаемой по техническим условиям ГЕ0.364.241ТУ. Изделие выдерживает не менее 500 циклов сочленения–расчленения, а минимальная наработка составляет порядка 1000 часов, срок сохраняемости — до 15 лет.

СНЦ23‑61/36В‑1‑В выполняется как кабельная или приборная вилка/розетка, с металлическим корпусом и герметизацией, обеспечивающей устойчивость к вибрации, ударным нагрузкам и агрессивным воздействиям внешней среды. Последние буквы в обозначении (например, «В») указывают на исполнение и вид оконцевания, используемое производителем для описания конструктивного варианта корпуса и контактов.
