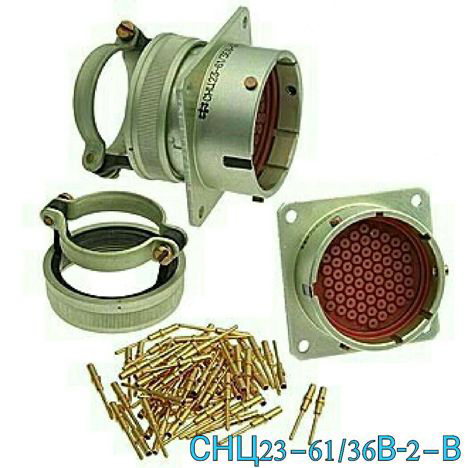

Разъем СНЦ23-61/36В-6-а-В представляет собой цилиндрический многопозиционный соединитель, предназначенный для работы в электрических цепях как постоянного, так и переменного тока (частотой до 3 МГц) при максимальном рабочем напряжении до 700 В. Он состоит из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными.

Технические характеристики

• Количество контактов : 61
• Максимальный ток на контакт :
  • 1,0 мм: до 11 А
  • 1,5 мм: до 20 А
  • 2,0 мм: до 35 А
• Рабочий диапазон температур : от -60 °C до +200 °C
• Сопротивление контактов :
  • 1,0 мм: не более 0,004 Ом
  • 1,5 мм: не более 0,0025 Ом
  • 2,0 мм: не более 0,0016 Ом
• Количество сочленений-расчленений : 500
• Минимальная наработка : 1000 часов

Конструкция и исполнение

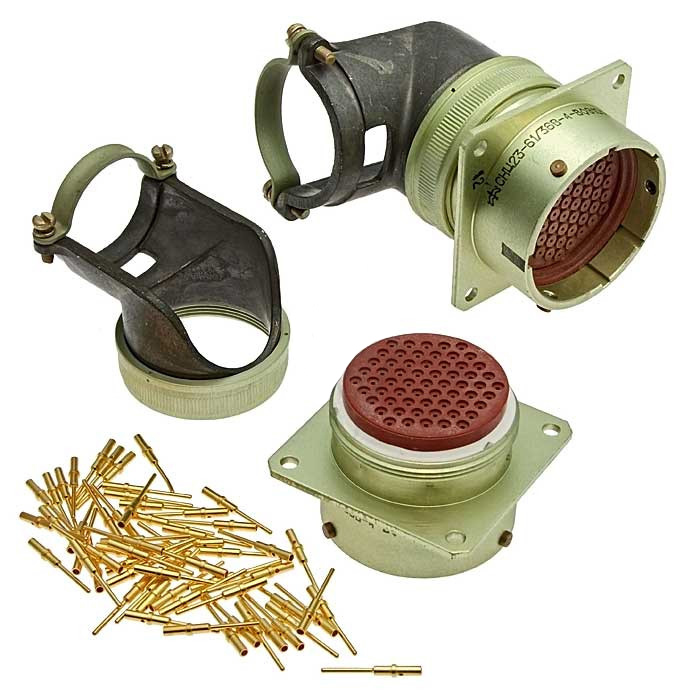

Разъем имеет многошпоночную поляризацию корпуса и многопозиционную установку изолятора. Он может изготавливаться с различными вариантами кожуха (без кожуха, с прямым или угловым кожухом) и обоймой под термоусаживаемые трубки. Сочленение соединителей осуществляется байонетным способом.

Применение

Соединители СНЦ23-61/36В-6-а-В находят широкое применение в радиоэлектронной аппаратуре специального и общего назначения, где требуется высокая надежность соединений. Они также используются в ответственных узлах автоматических систем.Данный разъем соответствует всеклиматическому исполнению по ГОСТ В 20.39.404-81 и обладает длительным сроком хранения — не менее 25 лет со дня изготовления.
