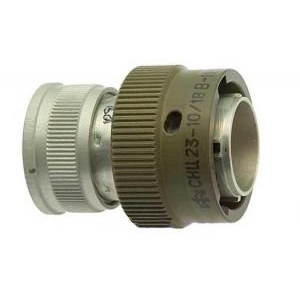

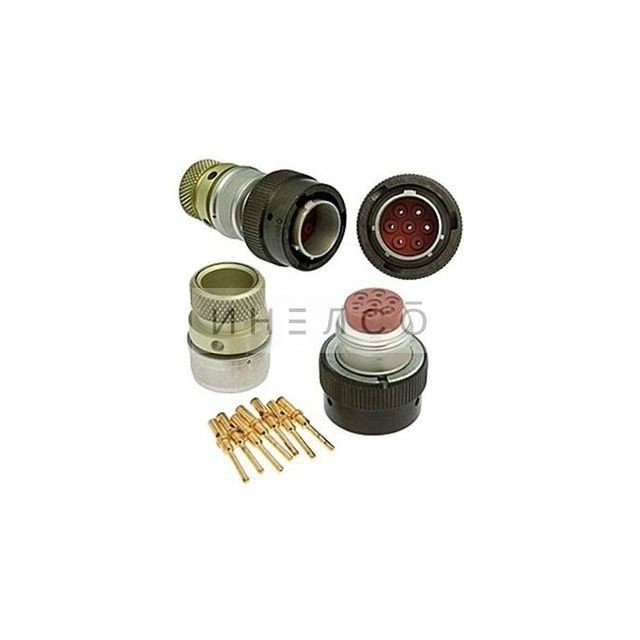

СНЦ23‑7/18В‑11‑В «5» — это цилиндрический электрический соединитель серии СНЦ23, производимый в России, в частности на предприятии «Элекон». Это вилка всеклиматического исполнения, рассчитанная на внутренний монтаж в аппаратуре.

Соединитель СНЦ23‑7/18В‑11‑В предназначен для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В. Он используется во всеклиматическом исполнении согласно техническим условиям ГЕ0.364.241ТУ, в том числе в аппаратуре с повышенными требованиями к вибрации, ударным нагрузкам и температурным условиям.

• Количество контактов: 7, с диаметром контактов 1,5 мм.

• Вилка СНЦ23‑7/18В‑11‑В имеет байонетное сочленение с соответствующими розетками СНЦ23, поляризация корпуса — пятишпоночная, установка изолятора — многопозиционная, что исключает неверное соединение.

• Покрытие контактов, как правило, золотое, что обеспечивает низкое переходное сопротивление и высокую стабильность стыка в широком диапазоне температур.

• Максимальное рабочее напряжение: до 700 В.

• Ток на одиночный контакт с диаметром 1,5 мм — до 20 А.

• Сопротивление контакта с диаметром 1,5 мм — не более 0,0025 Ом.

• Диапазон рабочих температур: примерно от –60 до +200 °С (характерно для серии СНЦ23), минимальная наработка — от 3000 до 10 000+ часов, количество сочленений–расчленений — не менее 500.

Суффикс «5» в обозначении указывает на тип конструктивного исполнения (например, вариант крепления, тип кожуха или особенность корпуса) в рамках серии СНЦ23‑7/18В‑11‑В. Это, как правило, кабельная вилка с прямым или угловым кожухом, либо с обоймой под термоусаживаемую трубку, рассчитанная на подключение к многожильному кабелю и монтаж в корпусе прибора.
