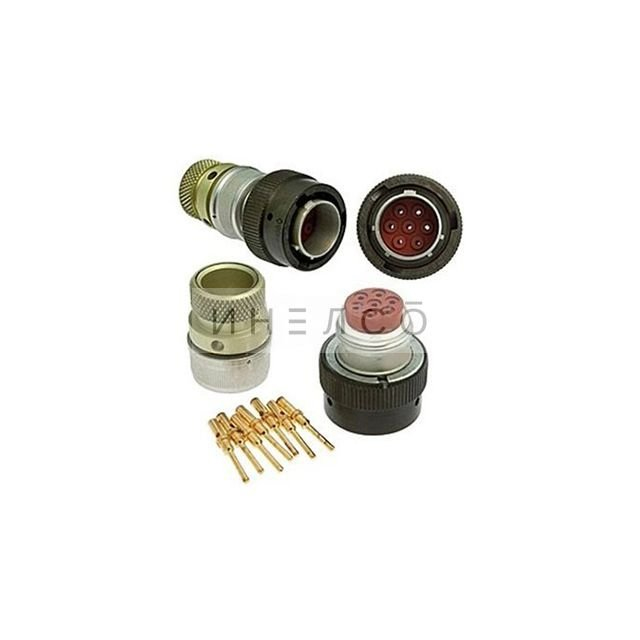

СНЦ23‑7/18В‑13‑В от завода «Элекон» — это малогабаритный цилиндрический байонетный соединитель, относящийся к серии СНЦ23, который используется в ответственных электрических и радио‑измерительных устройствах. В маркировке обозначены ключевые параметры конструкции, а пометка «ОТК» указывает, что изделие принято по текущему техническому контролю предприятия‑изготовителя.

Соединитель рассчитан на работу в цепях постоянного и переменного тока с частотой до примерно 3 МГц, при напряжении до 700 В. Номинальный рабочий ток на контакт обычно лежит в диапазоне до 10–15 А, что типично для данной серии СНЦ23.

• СНЦ23 — тип серии цилиндрических байонетных соединителей.

• 7 — количество контактов в соединителе.

• 18 — условный размер корпуса (диаметр условного круга описания).

• В — вилка (в вашем случае — вилка кабельная или аппаратная).

• 13 — конструктивное исполнение (размеры изолятора, контактной системы и др.).

• В (в конце) — всеклиматическое исполнение, предназначенное для работы в широком диапазоне температур и атмосферных условий.

СНЦ23‑7/18В‑13‑В выполнен как двухчастевой байонетный разъём: вилка и соответствующая розетка, сопрягаемые поворотом на угол порядка 180°. Соединение проводников с контактами обычно выполняется обжимом, что обеспечивает надёжность и вибростойкость.

Такой соединитель широко применяется в электро‑ и радиоизмерительной аппаратуре, автоматических системах, военной и промышленной технике, где требуется высокая повторяемость соединений и надёжность при механических и климатических нагрузках.
