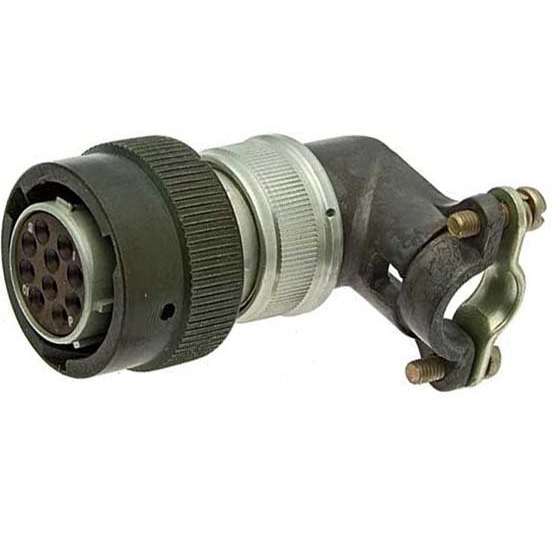

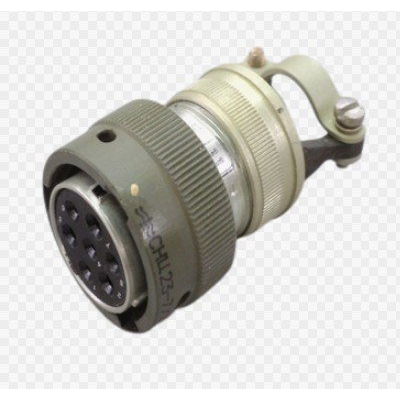

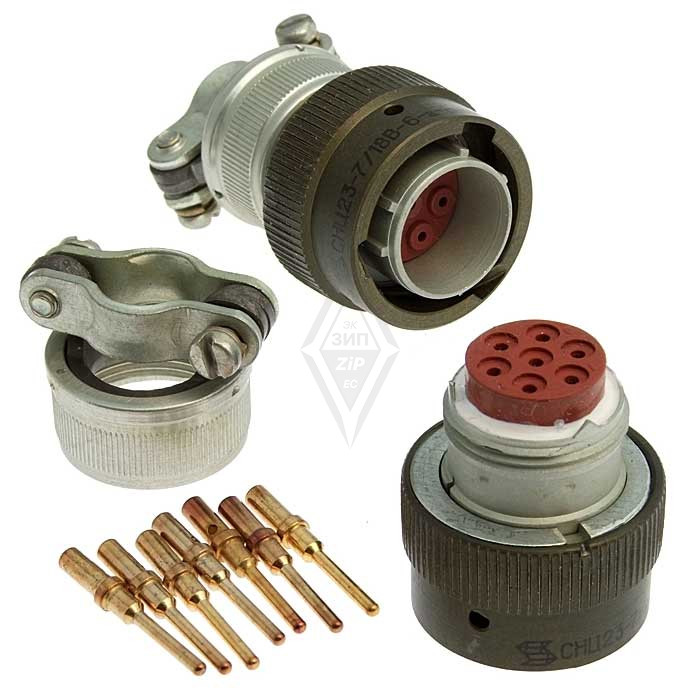

СНЦ23-7/22Р-6-В — это кабельная розетка, предназначенная для работы в электрических цепях как постоянного, так и переменного тока (частотой до 3 МГц) при максимальном напряжении до 700 В. Она используется в различных областях, включая радиоэлектронную аппаратуру специального и общего назначения.

Технические характеристики

Общие параметры:

• Тип соединителя: цилиндрический, низкочастотный, малогабаритный.
• Количество контактов: 7.
• Условный размер корпуса: 22 мм.
• Конструктивное исполнение: кабельная часть с прямым кожухом.
• Климатическое исполнение: всеклиматическое по ГОСТ В 20.39.404-81.

Электрические характеристики:

• Максимальное рабочее напряжение: 700 В (амплитудное значение).
• Токовая нагрузка на контакты:
  • Для контактов диаметром 1,5 мм — рабочая нагрузка 6 А, максимальная нагрузка 9 А.
  • Для контактов диаметром 2 мм — рабочая нагрузка 12 А, максимальная нагрузка 18 А.
• Сопротивление изоляции: не менее 5000 МОм.

Механические характеристики:

• Сопротивление контактов: не более 2,5 мОм для 1,5 мм и не более 1,6 мОм для 2 мм.
• Минимальная наработка: 1000 часов.
• Количество сочленений-расчленений: до 500 раз.
• Гарантийный срок хранения: не менее 15 лет.

Конструкция и монтаж

СНЦ23-7/22Р-6-В состоит из двух частей: вилки и розетки. Эти соединители могут быть как приборными (блочными), так и кабельными. Установка осуществляется с помощью обжимки проводов, а покрытие контактов выполнено из золота для повышения надежности соединения. Поляризация и установка:
Соединители имеют многошпоночную поляризацию и многопозиционную установку изолятора в корпусе, что обеспечивает правильное соединение при монтаже. Сочленение осуществляется байонетным способом.

Условия эксплуатации

СНЦ23-7/22Р-6-В может функционировать в широком диапазоне температур:

• Максимальная температура среды: +155 °C.
• Минимальная температура среды: -60 °C.

Также устройство устойчиво к синусоидальной вибрации в диапазоне частот от 1 Гц до 5000 Гц с ускорением до 400 м/с?.Эти характеристики делают СНЦ23-7/22Р-6-В надежным выбором для применения в условиях, требующих высокой устойчивости к внешним воздействиям и долговечности.
