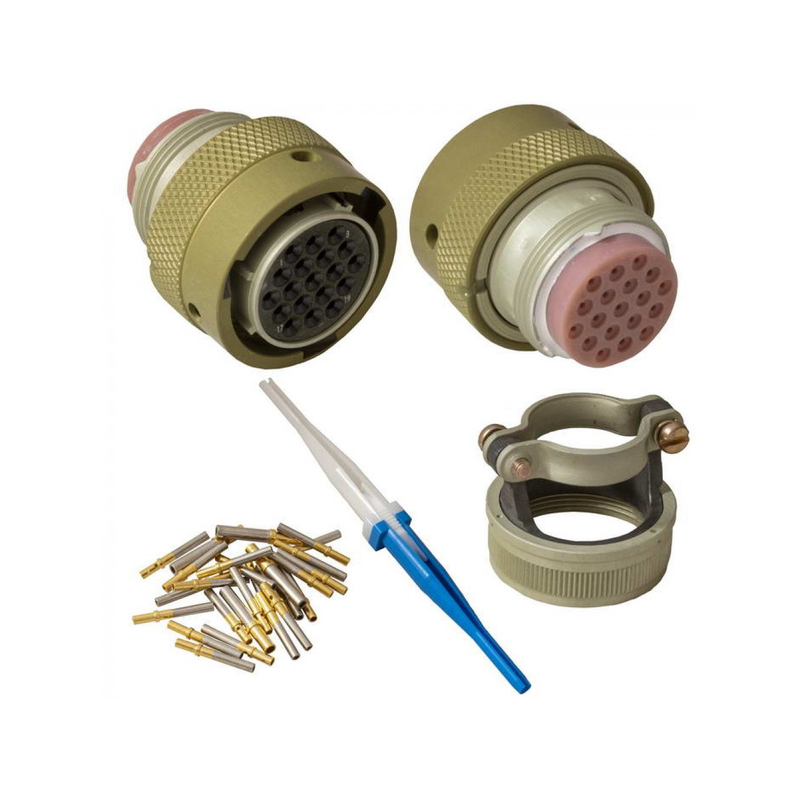

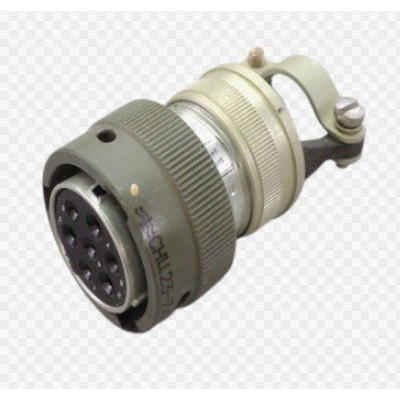

Соединитель СНЦ23-7/22Р-6-а-В представляет собой электрический соединитель, который используется в различных электрических цепях. Он предназначен для работы как с постоянным, так и с переменным током (частотой до 3 МГц) при максимальном рабочем напряжении до 700 В.

Основные характеристики

• Тип соединителя : Цилиндрический многопозиционный с локальной защитой контактов.
• Количество контактов : 7.
• Условный размер корпуса : 22 мм.
• Конструктивное исполнение : Кабельная часть с прямым кожухом (обозначение "6").
• Покрытие контактов : Золото.

Структура обозначения

Расшифровка маркировки соединителя выглядит следующим образом:

• СНЦ23 : Тип соединителя.
• 7 : Количество контактов.
• 22 : Условный размер вилки/ розетки.
• Р : Вид корпуса (в данном случае розетка ).
• 6 : Конструктивное исполнение (кабельная часть с прямым кожухом).
• а : Положение изолятора (угловое положение).

Условия эксплуатации

Соединители СНЦ23 разработаны для работы в различных климатических условиях и обладают следующими характеристиками:

• Сопротивление изоляции : Не менее 5000 МОм.
• Количество циклов соединения/разъединения : 500.
• Минимальная наработка : 1000 часов.
• Минимальный срок хранения : 15 лет.

Применение

Соединители СНЦ23 используются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре как специального, так и общего назначения. Они могут быть как приборными, так и кабельными, что делает их универсальными для различных монтажных задач.
