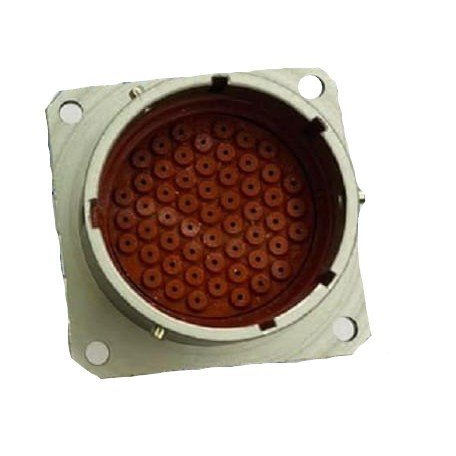

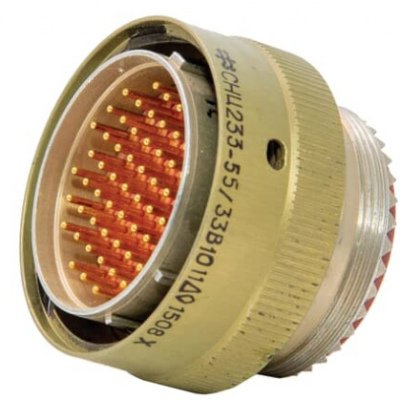

Соединитель СНЦ233-55/33В1011 (2020 г.) представляет собой цилиндрический низкочастотный разъем, предназначенный для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц и максимальным рабочим напряжением до 700 В.

Технические характеристики

• Тип соединителя : цилиндрический, низкочастотный, малогабаритный.
• Количество контактов : 55.
• Условный размер корпуса : 33.
• Максимальная рабочая нагрузка на контакт : до 15 А, максимальная токовая нагрузка — до 700 А.
• Сопротивление контактов : не более 4 мОм.
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.
• Температура эксплуатации : от -60° С до +155° С.

Конструкция и особенности

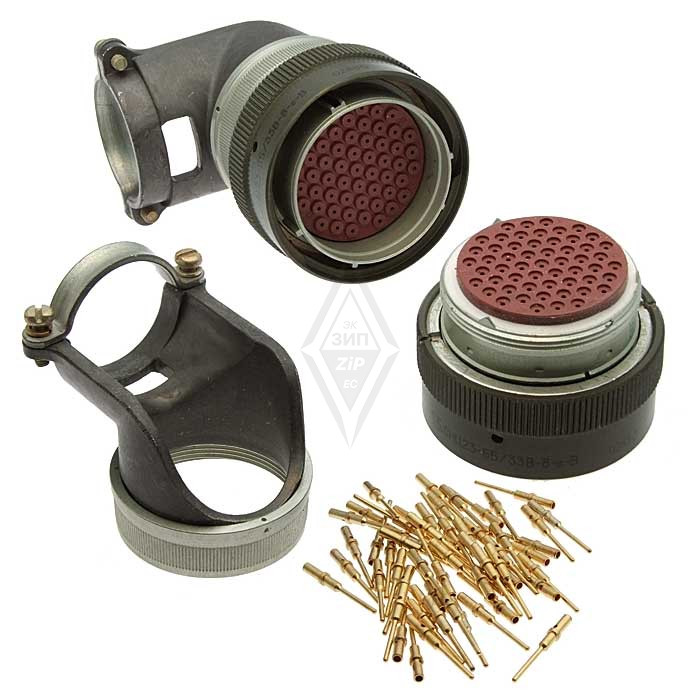

Соединитель состоит из двух частей: вилки и розетки, которые имеют байонетное сочленение для надежного соединения. Контакты покрыты золотом для обеспечения высокой проводимости и устойчивости к коррозии. Также предусмотрена многошпоночная поляризация корпуса и многопозиционная установка изолятора внутри корпуса.

Условия эксплуатации

СНЦ233-55/33В1011 предназначен для внутреннего монтажа и может использоваться в различных климатических условиях. Он устойчив к механическим воздействиям, включая вибрации и удары. Соединитель имеет минимальный срок службы 1000 часов при стандартных условиях эксплуатации и 100000 часов в облегченных режимах.

Применение

Данный тип соединителей применяется в радиоэлектронной аппаратуре общего и специального назначения, а также может использоваться в различных системах, требующих надежного соединения электрических цепей.
