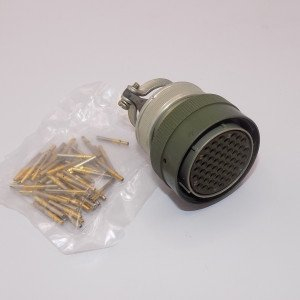

СНЦ23Л-32/33Р-6-В — это цилиндрическая многопозиционная розетка, предназначенная для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Она относится к типу соединителей СНЦ23Л, которые имеют байонетное сочленение и взаимосочленяются с переходниками ОНЦ-БГ-3.

Технические характеристики:

• Количество контактов: 32.

• Условный размер корпуса: 33.

• Тип соединителя: розетка (Р).

• Конструктивное исполнение: Кабельная часть с прямым кожухом (6).

• Позиция установки изолятора: Не указана (при нормальном положении изолятора буквенный индекс не проставляется).

• Климатическое исполнение: Всеклиматическое (В).

• Покрытие контактов: Золото или серебро, в зависимости от исполнения.

• Диаметр контактов: 1,0 мм, 1,5 мм или 2,0 мм.

• Рабочий ток на каждый контакт:

  • Диаметр 1 мм: от 3,6 А до 9,5 А.

  • Диаметр 1,5 мм: от 9 А до 15 А.

  • Диаметр 2 мм: 14 А.

• Максимальный ток на одиночный контакт:

  • Диаметр 1 мм: 11 А.

  • Диаметр 1,5 мм: 20 А.

  • Диаметр 2 мм: 35 А.

• Максимальное рабочее напряжение: Не более 700 В.

• Сопротивление контактов:

  • Диаметр 1 мм: не более 4 мОм.

  • Диаметр 1,5 мм: не более 2,5 мОм.

  • Диаметр 2 мм: не более 1,6 мОм.

• Сопротивление изоляции: Не менее 5000 МОм.

• Количество сочленений-расчленений: 500.

• Минимальная наработка: Не менее 3000 ч.

• Срок сохраняемости: 15 лет.

Эти розетки предназначены для использования в различных условиях, включая повышенные температуры и влажность, и устойчивы к механическим воздействиям.
