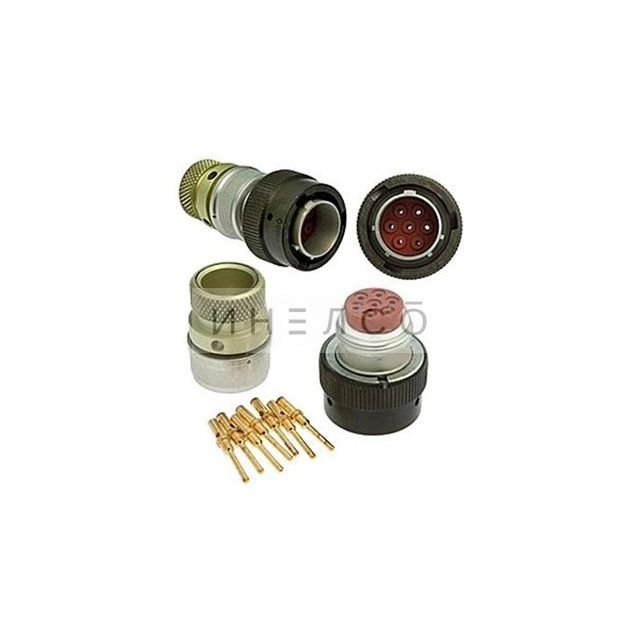

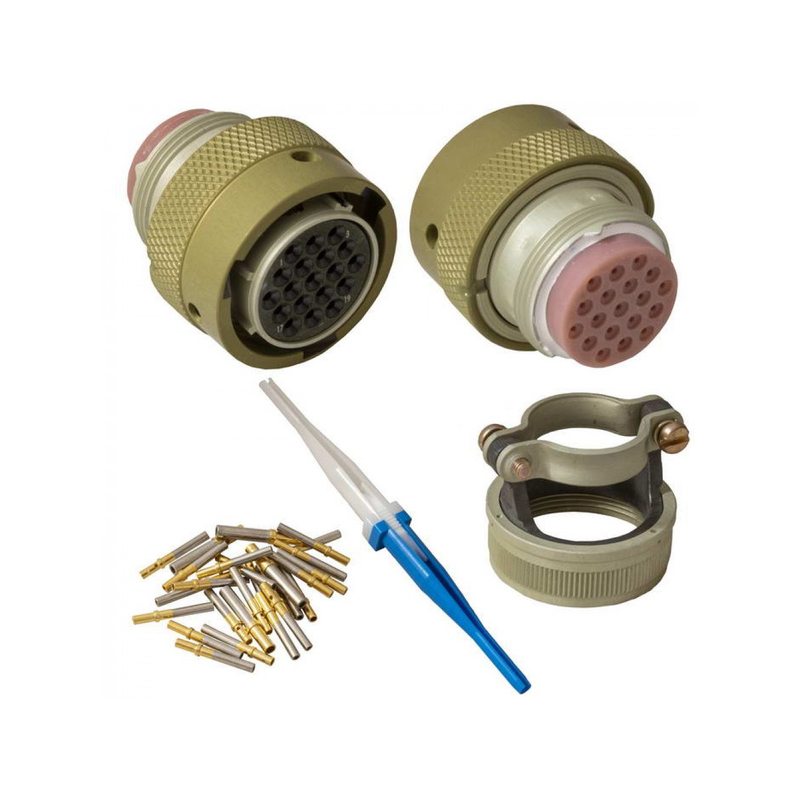

СНЦ23Л-7/18Р-6-а-В — это многопозиционная цилиндрическая розетка, предназначенная для использования в электрических цепях с постоянным и переменным током (частотой до 3 МГц). Она обладает локальной защитой контактов и предназначена для внутреннего монтажа.

Основные характеристики

• Количество контактов : 4
• Максимальное рабочее напряжение : 700 В (амплитудное значение)
• Рабочий ток на каждый контакт :
  • Для диаметра контакта 1 мм: от 3,6 А до 9,5 А
  • Для диаметра контакта 1,5 мм: от 9 А до 15 А
• Сопротивление контактов :
  • Для контакта диаметром 1,0 мм: не более 4 мОм
  • Для контакта диаметром 1,5 мм: не более 2,5 мОм
• Сопротивление изоляции : не менее 5000 МОм
• Количество сочленений-расчленений : до 500
• Минимальная наработка : не менее 3000 часов

Конструкция и исполнение

розетка может быть выполнена в различных конструктивных исполнениях:

• С прямым кожухом
• С угловым кожухом
• С обоймой под термоусаживающуюся трубку

Тип соединения — байонетный. розетки СНЦ23Л совместимы с переходниками типа ОНЦ-БГ-3.

Условия эксплуатации

СНЦ23Л-7/18Р-6-а-В предназначена для работы в различных климатических условиях:

• Рабочая температура может достигать +155° С для золота и +100° С для серебра.
• Минимальная предельная температура составляет -60° С.
• Устойчивость к механическим ударам и вибрациям в диапазоне частот от 1 Гц до 5000 Гц.

Эти характеристики делают розетку надежным компонентом для применения в различных электрических системах.
