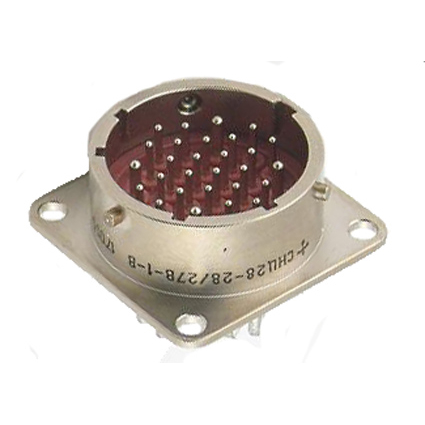

Соединитель СНЦ28-28/27В-1-А-В представляет собой приборную вилку, предназначенную для работы в электрических цепях с постоянным и переменным током (частотой до 3 МГц) и импульсным током. Основные характеристики и особенности этого соединителя включают:

Основные характеристики

• Тип соединителя : СНЦ28
• Количество контактов : 28 (из них 24 контакта диаметром 1,0 мм и 4 контакта диаметром 1,5 мм)
• Условный размер корпуса : 27 мм
• Максимальное рабочее напряжение : 700 В (амплитудное значение)
• Рабочая токовая нагрузка на контакт :
  • Для контактов диаметром 1,0 мм — до 6 А
  • Для контактов диаметром 1,5 мм — до 12 А
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях
• Количество сочленений-расчленений : до 500
• Минимальная наработка : 1000 часов
• Срок сохраняемости : 15 лет

Конструкция и исполнение

Соединитель выполнен в герметичном исполнении и предназначен для внутреннего монтажа. Он имеет байонетное соединение, что обеспечивает надежное крепление. вилка оснащена многошпоночной поляризацией корпуса и многопозиционной установкой изолятора, что позволяет легко устанавливать ее в различных положениях.

Применение

СНЦ28-28/27В-1-А-В используется в радиоэлектронной аппаратуре общего и специального назначения. Он подходит для соединения и разъединения электрических цепей, что делает его универсальным решением в различных областях применения.
