СР75-110ФВ

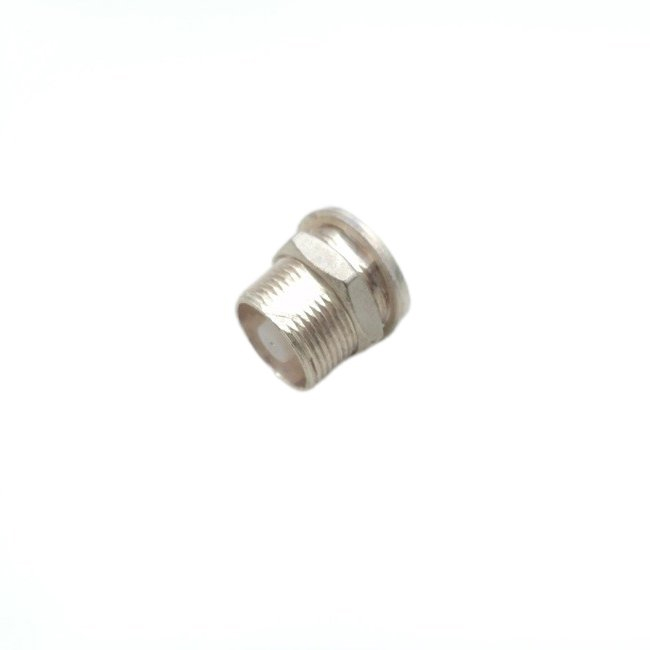

СР75-110ФВ — это радиочастотный коаксиальный соединитель негерметичного врубного исполнения, предназначенный для работы в электрических цепях радиочастотных трактов. Он используется для монтажа радиоэлектронных устройств, соединения и разъединения кабелей между собой или с приборами.

Структура обозначения

Обозначение расшифровывается следующим образом: СР — соединитель радиочастотный, 75 — волновое сопротивление в 75 Ом, 110 — порядковый номер разработки, Ф — изоляция из фторопласта, В — всеклиматическое исполнение.

Технические характеристики

Соединитель имеет сопротивление контактов 0,01 Ом, сопротивление изоляции не менее 1000 МОм и экранное затухание на частоте 1000 МГц не менее 30 дБ. Диапазон рабочих частот достигает до 10 ГГц, предельная частота — 3 ГГц, рабочий ток — 10 мА.

Конструкция и монтаж

Это приборная розетка прямая резьбового соединения с габаритами 10,2×11 мм и массой 2,8 г. Корпус из латуни с никелевым покрытием, контакты — бронза с серебряным покрытием, изолятор — фторопласт белого цвета. Монтируется на панель обжимом, размер резьбы М8×0,5, присоединяется к кабелям типа РК75-1-11, РК75-1-12, РК75-1-21.

Условия эксплуатации

Работает при температурах от -60 до +155 °С, относительной влажности до 98% при +35 °С. Выдерживает вибрацию 5–2000 Гц с ускорением 100 м/с², механические удары, всеклиматическое исполнение обеспечивает ресурс 500 сочленений.
