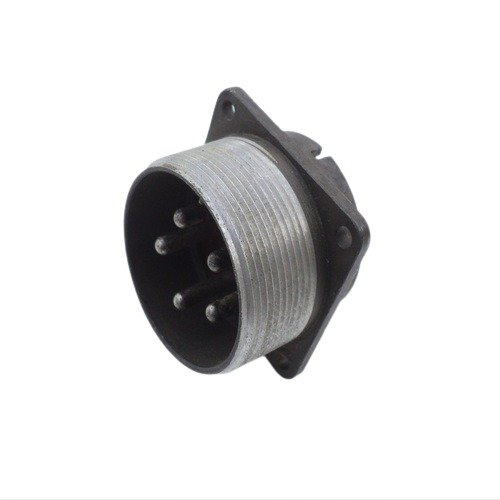

СШР36П1ЭШ — это вилка приборная из серии цилиндрических низкочастотных соединителей ШР (иногда обозначается как ШР36П1ЭШ), предназначенная для надежного электрического соединения в различных аппаратах.

ШР36П15ЭШ4 instrument plug

Она используется для монтажа с экранированными или неэкранированными кабелями в цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение). Подходит для внутреннего и наружного применения в климатическом исполнении УХЛ, с защитой от пыли и влаги при установке в аппаратуру.

Эта вилка монтируется на приборах и обеспечивает герметичное соединение с соответствующими розетками или штекерами серии ШР.

• СШР (или ШР ) — тип соединителя.

• 36 — условный размер корпуса (диаметр монтажного отверстия).

• П — приборное исполнение без патрубка.

• 1 — сочетание контактов (количество и тип).

• ЭШ — экранированное исполнение с повышенными требованиями к виброустойчивости и герметичности.

Соединители выдерживают синусоидальную вибрацию от 1 до 5000 Гц с ускорением до 300 м/с² (30 g), механические удары до 5000 м/с² и наработку не менее 1000 часов с 500 циклами соединений. Работают при пониженном давлении до 1,3·10⁻⁴ Па и в широком диапазоне температур.
