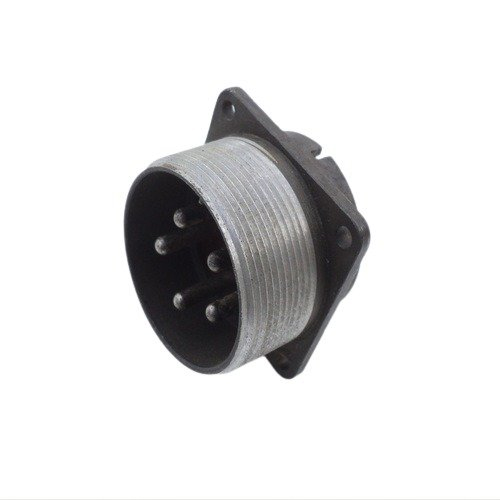

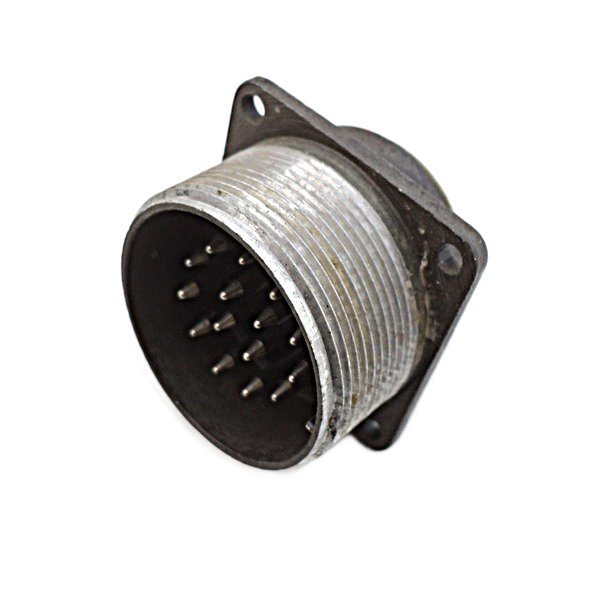

СШР36П1ЭШ — это блочная вилка из серии цилиндрических низкочастотных разъемов ШР (или ШРГ), предназначенная для надежного электрического соединения в промышленных и специальных системах. Она относится к приборному или блочному исполнению с условным размером корпуса 36 мм, где "П " обозначает вилку, а "ЭШ " указывает на тип изолятора (эбонитовый или шегерийный) и шаг контактов. Такие вилки используются в авиации, судостроении и тяжелом машиностроении для передачи сигналов и мощности.

ШР36П5ЭШ11 electrical connector

Конструкция включает штыревые контакты (обычно от 5 до 15 шт. в зависимости от модификации, диаметром 1,5–3,5 мм), алюминиевый или карболитовый корпус, резьбовое соединение и защиту от вибраций. Работает при напряжении до 850 В, с сопротивлением изоляции не менее 5000 МОм и контактов — до 1,5–2,5 мОм.

Сопротивление внешним воздействиям: синусоидальная вибрация 1–5000 Гц с ускорением 30 g (300 м/с²), механические удары до 500 g, температура от -60 до +60 °C, влажность до 98% при +25 °C. Ресурс — 500 циклов соединений, наработка минимум 1000 часов.

• ШР — серия разъемов.

• 36 — диаметр корпуса (примерно 39–42 мм).

• П1 — вилка блочная, 1-й тип (количество контактов и набор варьируется).

• ЭШ — эбонитовый/шегерийный изолятор, шаг контактов.

Габариты типичны: 40×40×38 мм или 42×42×42 мм, масса около 60 г.

Эта вилка обеспечивает герметичность и объемный монтаж, часто без кожуха, с никелевым покрытием контактов.
