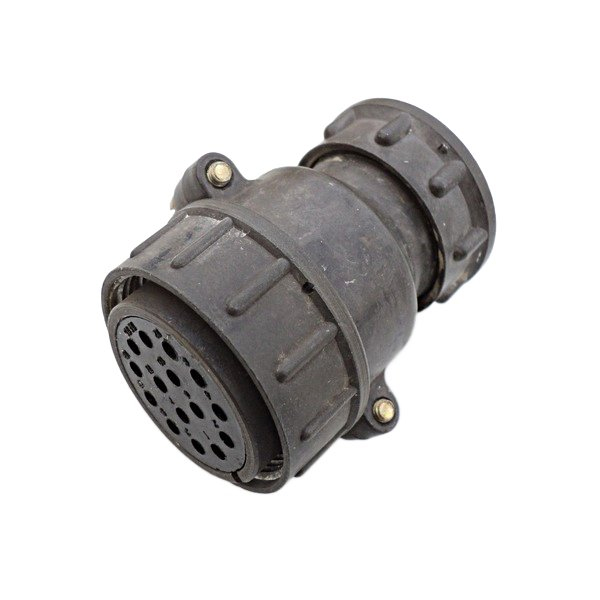

СШР36П1ЭШ представляет собой розетку приборного исполнения из серии низкочастотных цилиндрических соединителей ШР/СШР. Это негерметичный разъём общего назначения, предназначенный для надёжного соединения в радиоэлектронной и радиотехнической аппаратуре.

Расшифровка обозначения

Обозначение СШР36П1ЭШ расшифровывается следующим образом: СШР — тип судового или специального соединителя; 36 — условный размер корпуса; П — конструктивное исполнение без патрубка (приборная часть); 1 — количество контактов или рядов; Э — экранированный вариант; Ш — материал контактов (серебро). Такие разъёмы имеют блочный корпус с резьбовым соединением и одношпоночной поляризацией.

Технические характеристики

Максимальная токовая нагрузка достигает 160 А в зависимости от контактов (для диаметров 1,5 мм — до 10 А, 2,5 мм — до 25 А, 3,5 мм — до 50 А). Рабочий диапазон напряжения — до 850 В, сопротивление изоляции — не менее 5000 МОм. Соединители выдерживают вибрацию (1–5000 Гц, до 30 g), удары (до 500 g), работают при температурах от -60 до +60 °C (с учётом перегрева контактов до +110 °C) и рассчитаны на 500 сочленений-расчленений с наработкой не менее 1000 часов.

Применение

Используется в различных климатических условиях (УХЛ), включая пониженное давление до 1,3·10⁻⁴ Па. Покрытие контактов — серебро или никель для обеспечения низкого переходного сопротивления. Подходит для блочных (приборных) установок без патрубка.
