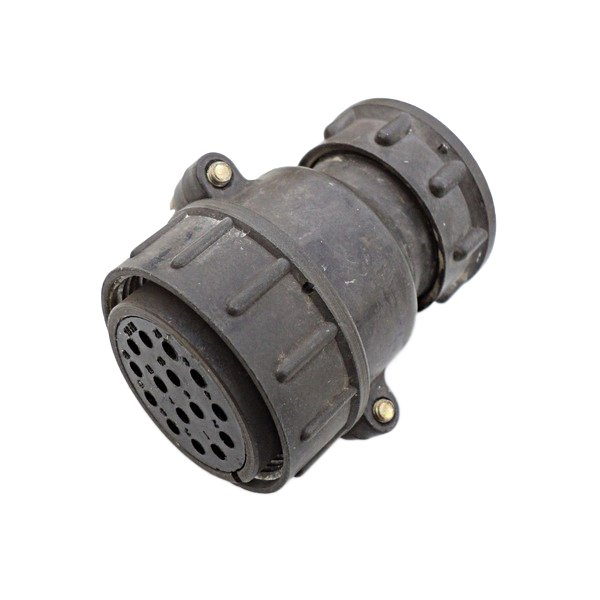

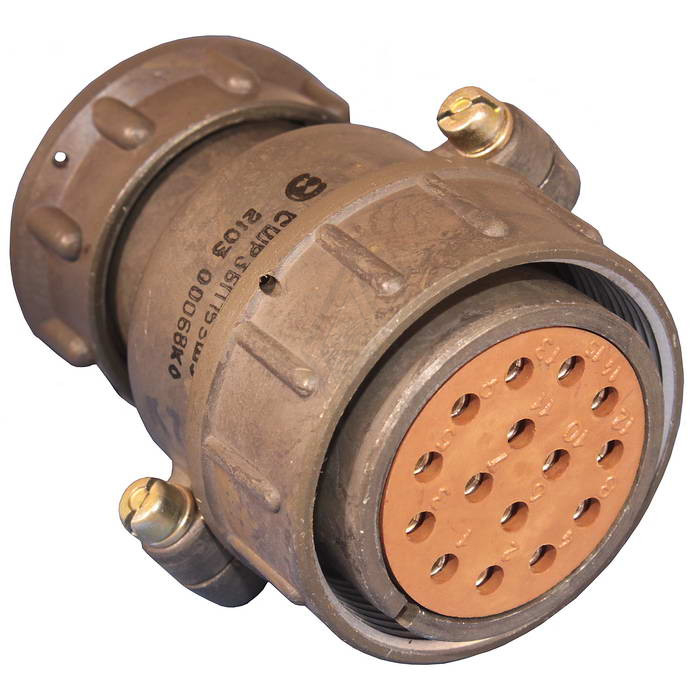

СШР36П1ЭШН — это цилиндрический низкочастотный соединитель серии ШР, предназначенный для работы в цепях постоянного и переменного тока до 850 В. Он относится к кабельным разъемам с прямым патрубком, рассчитан на 7 контактов и используется в радиоэлектронной и радиотехнической аппаратуре.

• ШР — тип соединителя.

• 36 — условный размер корпуса.

• П — кабельная часть с прямым патрубком.

• 1 — сочетание контактов.

• Э — гайка под экранированный кабель.

• Ш — кабельная розетка.

• Н — никелевое покрытие контактов.

Соединитель выполнен как неразъемный по герметичности, но с резьбовым соединением и одношпоночной поляризацией корпуса. Контакты у таких изделий обычно выпускаются с серебряным или никелевым покрытием, а монтаж выполняется пайкой.

Для семейства ШР36 характерны рабочее напряжение до 850 В, сопротивление изоляции не менее 5000 МОм, ресурс не менее 1000 часов и до 500 циклов сочленения-расчленения. Также они рассчитаны на вибрацию, удары и работу в широком диапазоне температур, примерно от -60 °C до +60 °C, с кратковременным расширением до +110 °C.

Для исполнения с 7 контактами обычно применяется комбинация из трех контактов диаметром 1,5 мм, трех контактов 2,5 мм и одного контакта 3,5 мм. Такая схема позволяет использовать соединитель для цепей с разной токовой нагрузкой в одном корпусе.
