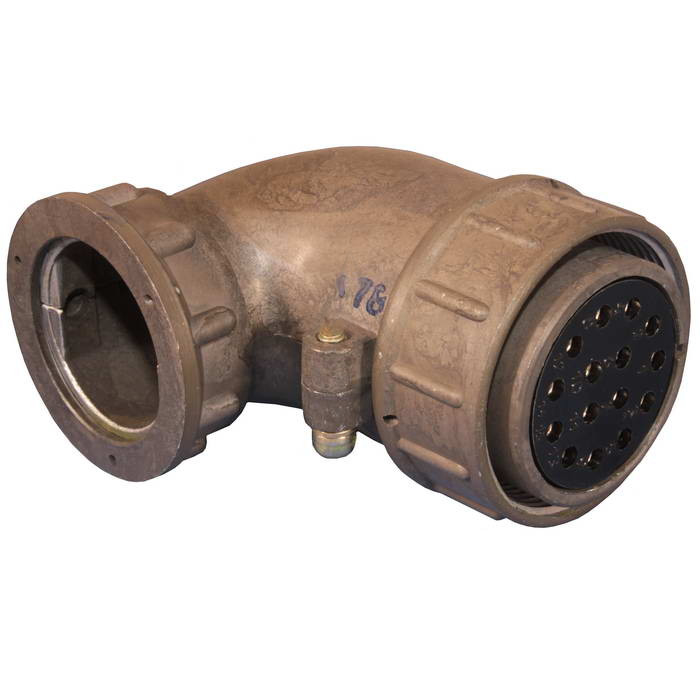

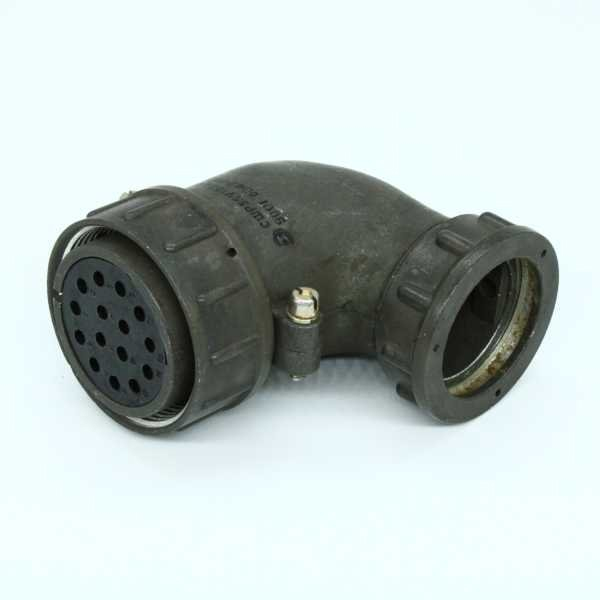

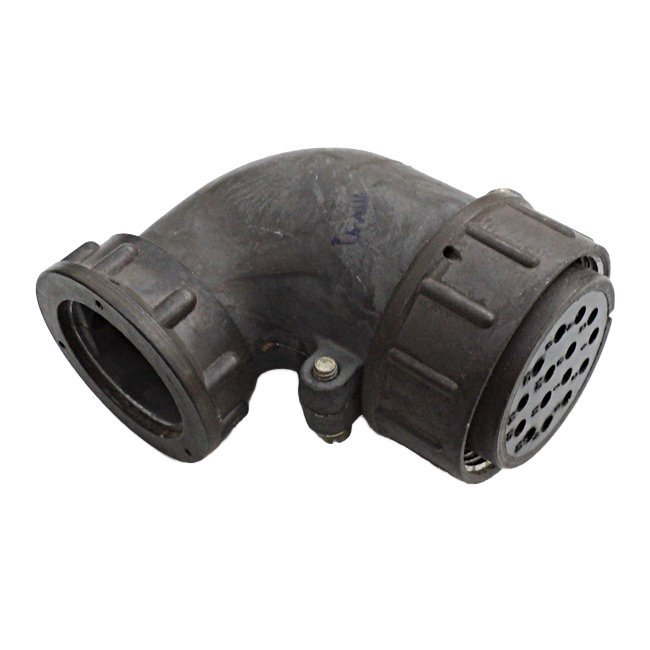

СШР36У15ЭШ5 — это розетка кабельная из серии цилиндрических низкочастотных негерметичных соединителей, предназначенная для монтажа в цепях постоянного и переменного тока с частотой до 3 МГц. Она применяется в радиоэлектронной и радиотехнической аппаратуре.

ШР series connectors

• Количество контактов: 15 (диаметр 2,5 мм, круглые гнёздa).

• Размер корпуса: 36.

• Исполнение: У — с угловым патрубком, Э — гайка для экранированного кабеля, Ш — розетка для кабельной части, 5 — сочетание контактов.

• Рабочий ток на контакт: 22,5 А.

• Максимальное напряжение: 850 В.

• Сопротивление контакта: не более 1 мОм, изоляции — не менее 5000 МОм.

Эта розетка обеспечивает надёжное соединение в условиях вибрации (до 5000 Гц, 300 м/с²), ударов (до 5000 м/с²) и широкого диапазона температур от -60 до +85 °C.

Корпус из алюминиевого сплава с оксидированием (серый цвет), изолятор — бакелит (чёрный). Габариты: 79,1 × 68,9 × 45,5 мм. Метод монтажа — пайка, сочленение резьбовое (шаг M39×1,5 мм), контакты извлекаемые.

Климатическое исполнение УХЛ, влажность до 98% при +25 °C, давление от 1,33×10⁻⁴ до 50,6×10⁴ Па. Ресурс — 500 сочленений-расчленений, срок хранения — до 25 лет.
