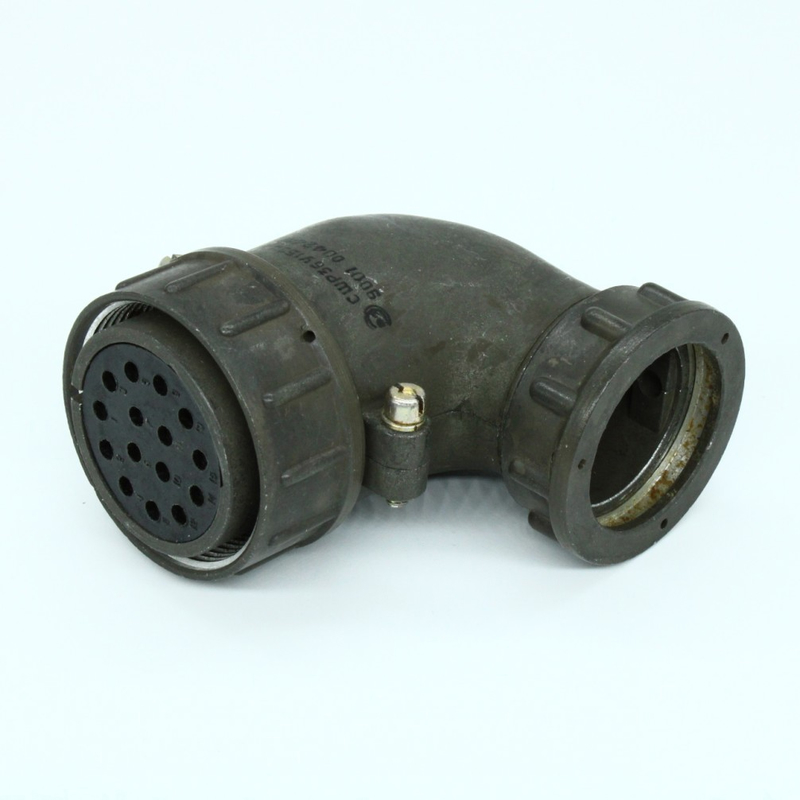

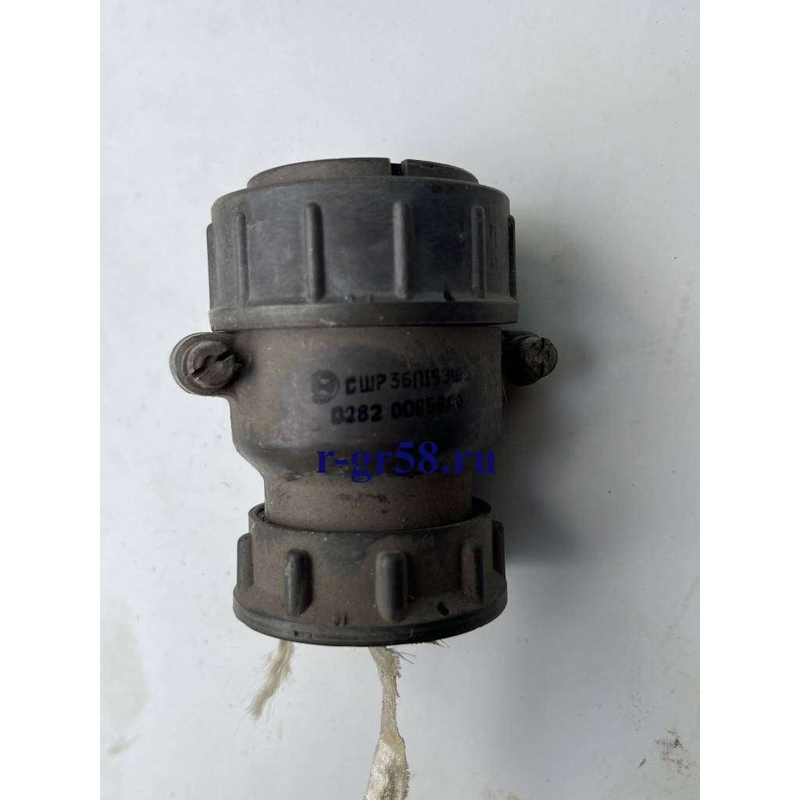

СШР36У1ЭШ представляет собой цилиндрический низкочастотный соединитель в виде розетки, предназначенный для работы в электрических цепях радиоэлектронной и радиотехнической аппаратуры.

Расшифровка обозначения

Обозначение СШР36У1ЭШ расшифровывается следующим образом: СШР — соединитель цилиндрический низкочастотный; 36 — условный размер корпуса; У — с угловым патрубком; 1 — количество контактов; Э — для экранированного кабеля; Ш — розетка.

Технические характеристики

Рабочий ток на контактах зависит от их диаметра: до 10 А для 1,5 мм, до 25 А для 2,5 мм и до 50 А для 3,5 мм. Максимальное рабочее напряжение постоянного тока достигает 850 В, сопротивление изоляции — не менее 5000 МОм.

Соединитель выдерживает синусоидальную вибрацию с частотой от 1 до 5000 Гц и ускорением до 300 м/с², одиночный удар — 5000 м/с², многократный — 350 м/с².

Условия эксплуатации

Предназначен для использования в условиях УХЛ (умеренный и холодный климат), при температурах от -60 до +60 °C, пониженном давлении до 1,3·10⁻⁴ Па и частоте переменного тока до 3 МГц. Срок сохраняемости — 15 лет, наработка — не менее 1000 часов, число сочленений-расчленений — 500.
