2РМ14Б4Ш1В1

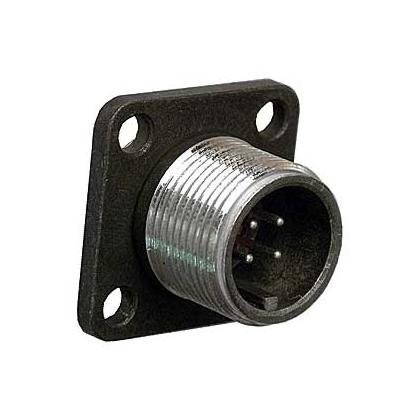

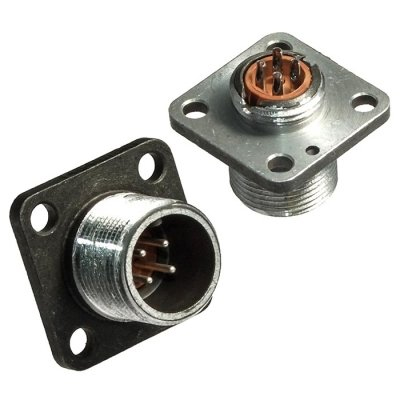

Разъём 2РМ14Б4Ш1В1 — это низкочастотный цилиндрический соединитель серии 2РМ, выполненный в виде блочной приборной вилки без патрубка. Он предназначен для коммутации электрических цепей постоянного и переменного тока частотой до нескольких мегагерц в аппаратуре объемного монтажа.

Назначение и область применения

Соединитель используется во внутреннем и наружном монтаже радиоэлектронной аппаратуры, включая измерительные приборы, промышленную автоматику и системы связи. Он относится к негерметичным исполнениям и рассчитан на работу в широком температурном диапазоне, что делает его пригодным для промышленных и бытовых условий.

Основные технические параметры

• Количество контактов: 4, извлекаемые, диаметром около 1 мм.

• Тип корпуса: блочный, условный размер 14 мм, климатическое исполнение УХЛ2.1 по ГОСТ 15150‑69.

• Максимальное рабочее напряжение: до 560 В (постоянный и переменный ток).

• Ток на один контакт: до примерно 8 А, суммарная токовая нагрузка на соединитель — до порядка 27 А.

Эксплуатационные характеристики

Разъём рассчитан на эксплуатацию в диапазоне температур от примерно −60 до +100 °С, что соответствует промышленным и экспортным условиям. Сопротивление изоляции в нормальных условиях обычно не ниже нескольких тысяч МОм, а емкость между контактами — не более нескольких пикофарад, что важно для низкочастотных и среднечастотных цепей.

Механические и конструктивные особенности

Корпус выполнен под резьбовую фиксацию сочленённого положения, что обеспечивает надёжное соединение при вибрации и механических воздействиях. Вилка относится к приборным типам без патрубка, контакты чаще всего покрываются серебром, что снижает сопротивление контакта (обычно до нескольких миллиом) и улучшает коррозионную стойкость.
