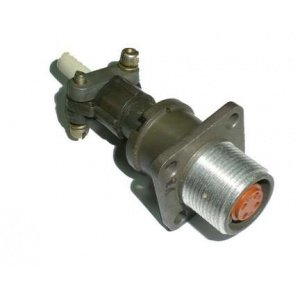

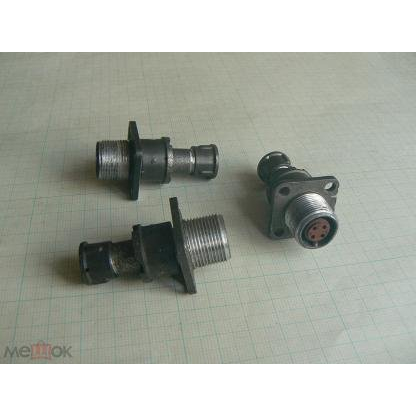

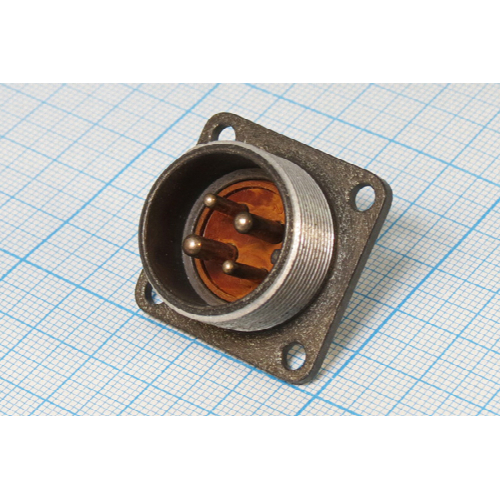

2РМ14БПН4Г1В1

2РМ14БПН4Г1В1 — это электрический розеточный соединитель из серии 2РМ, предназначен для применения во внутренних монтажах в цепях постоянного и переменного тока с частотой до 3 МГц. Он относится к блочным, негерметичным приборным розеткам, рассчитанным на всеклиматическое исполнение и широкий диапазон механических нагрузок.

Назначение и конструкция

Разъем 2РМ14БПН4Г1В1 предназначен для соединения кабелей и проводов в стационарном и мобильном оборудовании (радиоэлектронные устройства, промышленная автоматика, измерительные приборы и т.п.). Он имеет блочный корпус с посадочным диаметром 14 мм, содержит 4 контакта диаметром 1 мм и не имеет патрубка.

Основные электрические параметры

Соединитель рассчитан на максимальное рабочее напряжение до 560 В постоянного или переменного тока. Номинальный ток нагрузки доходит примерно до 7–8 А на контакты, а суммарный ток на соединитель может достигать порядка 20–27 А в зависимости от условий эксплуатации. Сопротивление изоляции между контактами и корпусом составляет не менее 1000 МОм.

Условия эксплуатации

Розетка 2РМ14БПН4Г1В1 работает в температурном диапазоне примерно от −60 до +100 °C, что соответствует теплостойкому исполнению. Изделие выдерживает многократные соединения (до порядка 500 циклов «расчленение–сочленение») и имеет высокую механическую стойкость: допустимые уровни линейного ускорения порядка 2000 м/с², ударных перегрузок до 500 м/с² и вибраций до 5000 Гц.

Особенности и применение

Этот разъем обеспечивает пылезащищенность контактов и зон подключения проводов в собранном состоянии, но не является герметичным. Он часто используется там, где требуется надежное быстроразъемное соединение приборных линий питания и сигнальных цепей в условиях вибрации и ударных нагрузок.
