Описание

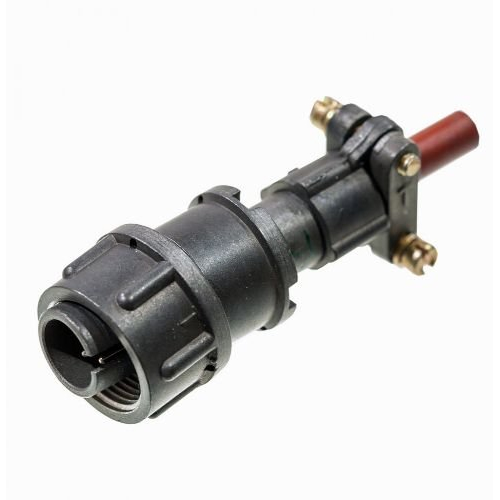

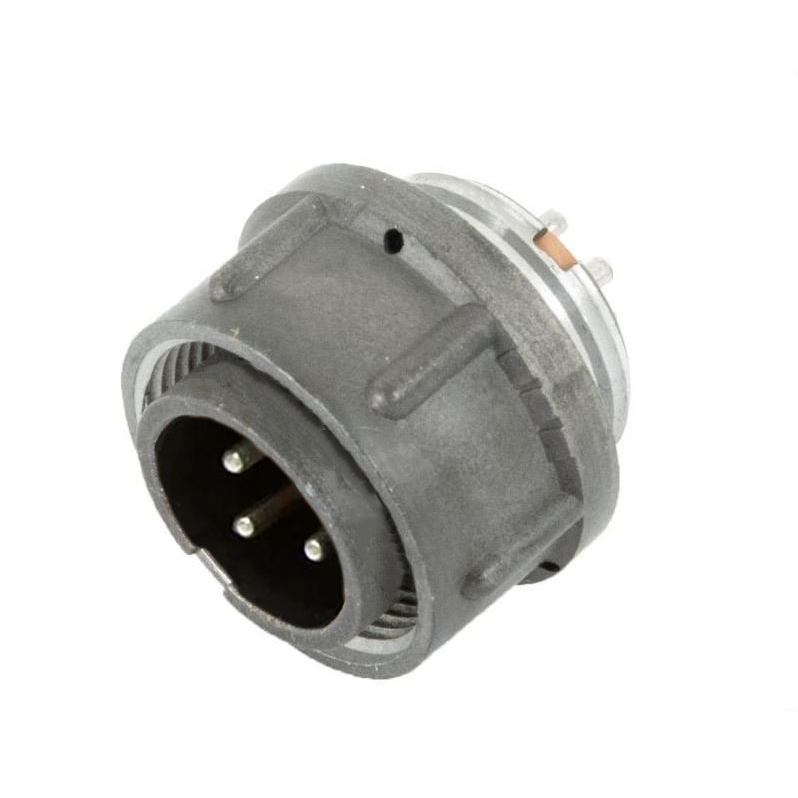

Соединители 2РМ14К4Ш1В1
Соединители 2РМ14К4Ш1В1 являются цилиндрическими низкочастотными негерметичными разъемами, предназначенными для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц. Они используются в различных видах электро- и радиоаппаратуры специального и общего назначения.
Основные характеристики:
Условный размер корпуса : 14.
Вид корпуса : Кабельный (К).
Вид патрубка : Прямой (П).
Вид гайки патрубка : Не указан, но обычно отсутствие буквы означает отсутствие патрубка или гайки для неэкранированного кабеля.
Количество контактов : 4.
Часть соединителя : вилка (Ш).
Покрытие контактов : Серебро (В).
Теплостойкость : 100° С.
Технические параметры:
Рабочее напряжение : До 560 В или 700 В в зависимости от конкретного исполнения.
Токовая нагрузка : Обычно не более 7 А или 18 А на одиночный контакт, но может варьироваться в зависимости от диаметра контактов.
Сопротивление контактов : Не более 0,005 Ом.
Сопротивление изоляции : Не менее 5000 МОм.
Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.
Применение:
Соединители 2РМ14К4Ш1В1 используются для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры. Они подходят для работы в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.
2РМ14К4Ш1В1 — это кабельная вилка, входящая в серию цилиндрических низкочастотных негерметичных соединителей. Она предназначена для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц.
Технические характеристики
Посадочный диаметр корпуса : 14 мм.
Вид корпуса : Кабельный.
Количество контактов : 4.
Вид контактов : вилка.
Диаметр контактов : 1 мм.
Покрытие контактов : Серебро.
Теплостойкость : До 100° С.
Токовая нагрузка :
На одиночный контакт: от 4 А до 36 А.
Максимальная суммарная на соединитель: от 27 А до 260 А.
Максимальное рабочее напряжение : 560 В и 700 В.
Сопротивление контактов : Не более 5 мОм.
Емкость между контактами : Не более 6 пФ.
Сопротивление изоляции : Не менее 5000 МОм.
Электрическая прочность изоляции : При 560 В — 1850 В, при 700 В — 2300 В.
Усилия расчленения соединителей : От 29,4 Н до 539,6 Н.
Минимальная наработка : 5000 часов.
Число сочленений-расчленений : 500.
Гамма-процентный срок сохраняемости : 15 лет при ? = 99,5%.
Условия эксплуатации
Температура среды : От -60° С до 100° С.
Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения — 490 м/с?.
Акустический шум : Диапазон частот от 50 Гц до 10000 Гц, уровень звукового давления — 170 дБ.
Механический удар : Пиковое ударное ускорение до 5000 м/с? для одиночного действия и до 1000 м/с? для многократного действия.
Атмосферное давление : От 133,32·10??? Па до 50,6·10? Па.
Повышенная относительная влажность : До 98% при температуре 25° С.
Эта вилка используется для присоединения проводов сечением до 0,5 мм? и может эксплуатироваться в широком диапазоне условий, включая различные климатические и механические воздействия.
Доставка
Доставка по России может осуществляться любой транспортной компанией по вашему выбору.
Вся продукция сертифицирована и тщательно проверяется перед отправкой.
Комплектацию уточняйте у менеджеров. Как правило, это товар, гарантийный талон, сертификат на изделие, паспорт изделия.
