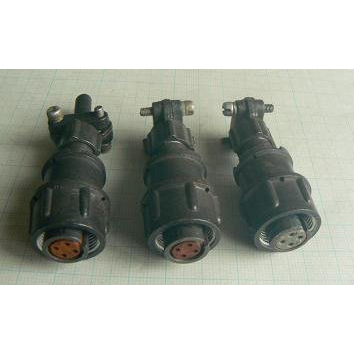

Соединитель2РМ14КПЭ4Г1А1 — это цилиндрический низкочастотный негерметичный электрический соединитель, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Он применяется как соединитель общего назначения и имеет резьбовое сочленение. Давайте рассмотрим его основные характеристики и особенности:

Основные характеристики

• Тип соединителя : 2РМ.

• Условный размер корпуса : 14.

• Вид корпуса : Кабельный (К).

• Вид патрубка : Прямой (П).

• Вид гайки патрубка : Для экранированного кабеля (Э).

• Количество контактов : 4.

• Часть соединителя : розетка (Г).

• Сочетание контактов : Все контакты диаметром 1,0 мм.

• Покрытие контактов : Золото (А).

• Теплостойкость : До 100°C.

Технические характеристики

• Вибрация : Диапазон частот от 1 до 1000 Гц, ускорение 490 м/с? (50 g).

• Одиночные удары : Ускорение 5000 м/с? (500 g).

• Многократные удары : Ускорение 1000 м/с? (100 g).

• Линейные нагрузки : Ускорение 2000 м/с? (200 g).

• Максимальное рабочее напряжение : До 560 В (амплитудное значение).

• Максимальная токовая нагрузка на контакт : Для контактов диаметром 1,0 мм — от 5 до 8 А.

• Сопротивление электрического контакта : Не более 5,0 мОм для контактов диаметром 1,0 мм.

• Сопротивление изоляции : Не менее 1000 МОм в нормальных климатических условиях.

• Температура окружающей среды : От -60 до +100°C.

• Смена температур : От -60 до +150°C.

• Атмосферное рабочее пониженное давление : 133,37·10^-12 Па (10^-12 мм.рт.ст.).

• Минимальная наработка : 5000 часов при числе сочленений-расчленений 500.

• Минимальный срок сохраняемости : 25 лет.

Применение

Соединители серии 2РМ используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они могут работать в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 700 В. Соединители состоят из двух частей: вилки и розетки, и могут быть как кабельными, так и приборными. Метод монтажа — обжимка или пайка.
