Описание

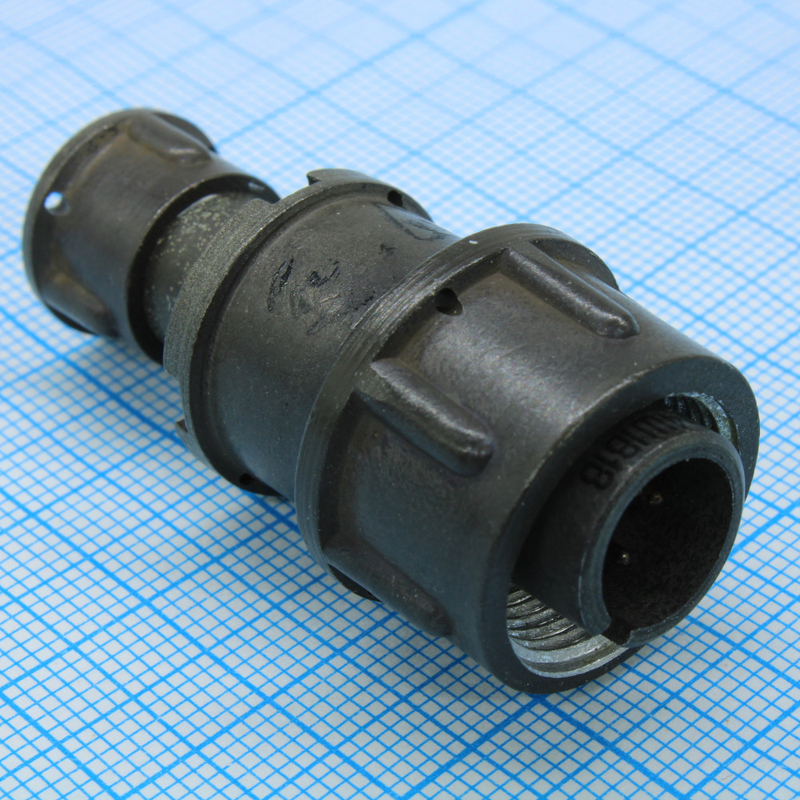

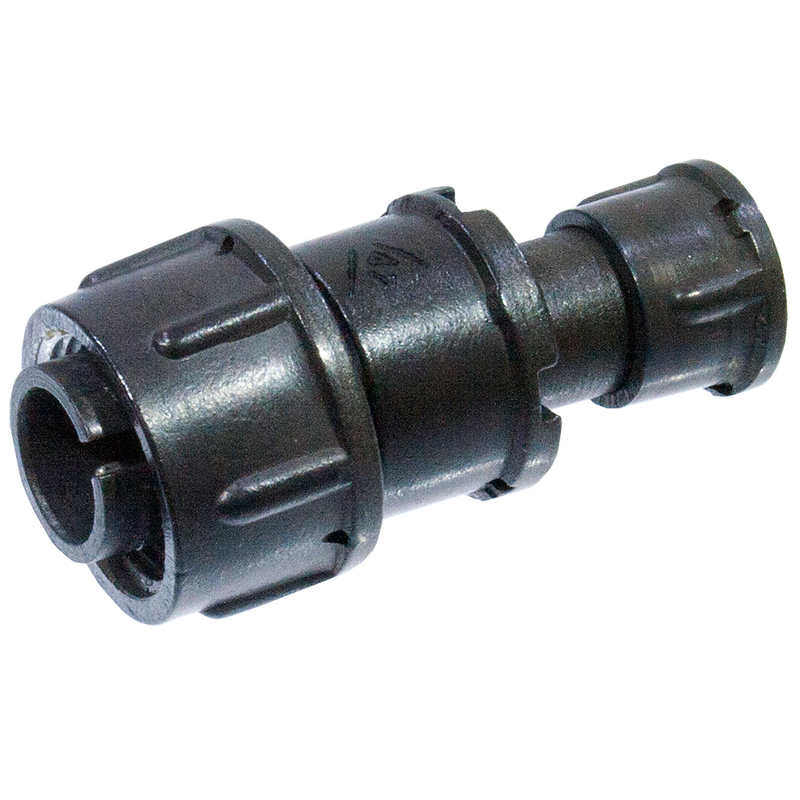

Соединители 2рм14кпэ4ш1в1в
Соединители2РМ14КПЭ4Ш1В1В являются частью серии цилиндрических низкочастотных негерметичных соединителей, предназначенных для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Эти соединители используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.
Основные характеристики:
Тип соединителя : Негерметичный.
Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.
Условный размер корпуса : 14.
Вид корпуса : Кабельный.
Вид патрубка : Прямой.
Вид гайки патрубка : Для экранированного кабеля.
Количество контактов : 4.
Часть соединителя : вилка.
Покрытие контактов : Серебро.
Теплостойкость : До 100°C.
Применение:
Соединители состоят из двух частей: вилки и розетки.
Могут быть как кабельными, так и приборными.
Сочленение соединителей — резьбовое, с одношпоночной поляризацией корпусов.
Используются для внутреннего монтажа с экранированными или неэкранированными кабелями.
Метод монтажа — пайка.
Технические условия:
Приёмка осуществляется по техническим условиям АШДК.434410.062ТУ и ГЕ0.364.126ТУ.
Гарантийный срок хранения — 15 лет.
Гарантийная наработка — 1000 часов во всех режимах и 100000 часов в облегчённом режиме.
2РМ14КПЭ4Ш1В1В — это цилиндрический низкочастотный негерметичный разъем, предназначенный для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Он состоит из двух частей: вилки и розетки.
Основные характеристики:
Тип соединителя : Негерметичный.
Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.
Условный размер корпуса : 14.
Вид корпуса : Кабельный (К).
Вид патрубка : Прямой (П).
Вид гайки патрубка : Для экранированного кабеля (Э).
Количество контактов : 4.
Часть соединителя : вилка (Ш).
Покрытие контактов : Серебро (В).
Теплостойкость : 100°C.
Технические параметры:
Рабочая температура : от -60°C до +100°C.
Максимальный ток на одиночный контакт : зависит от диаметра контакта, для диаметра 1 мм — до 8 А.
Сопротивление контактов : не более 5 мОм для контактов диаметром 1 мм.
Максимальное рабочее напряжение : 560 В.
Максимальная рабочая частота : 3 МГц.
Синусоидальная вибрация : диапазон частот 1-5000 Гц.
Минимальная наработка : 1000 часов.
Максимальное количество сочленений-расчленений : 500.
Этот разъем используется для внутреннего и наружного монтажа и подходит для работы с экранированными кабелями. Метод монтажа — обжимка.
