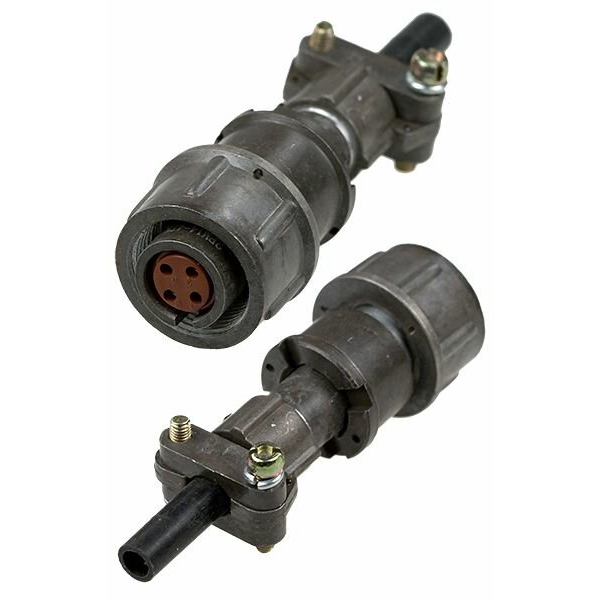

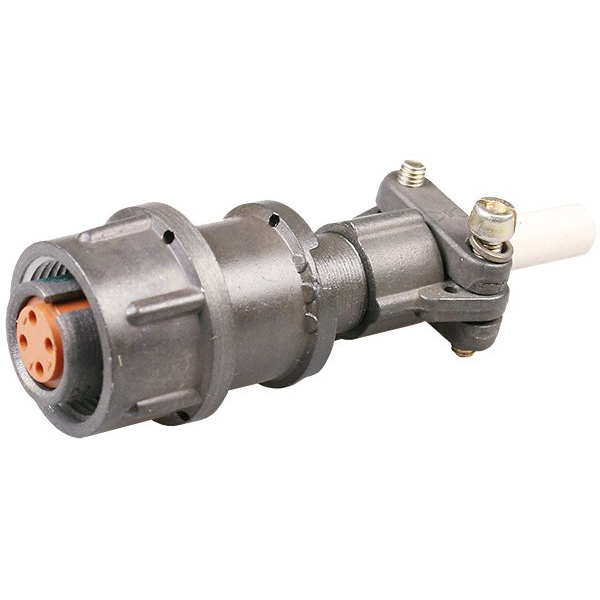

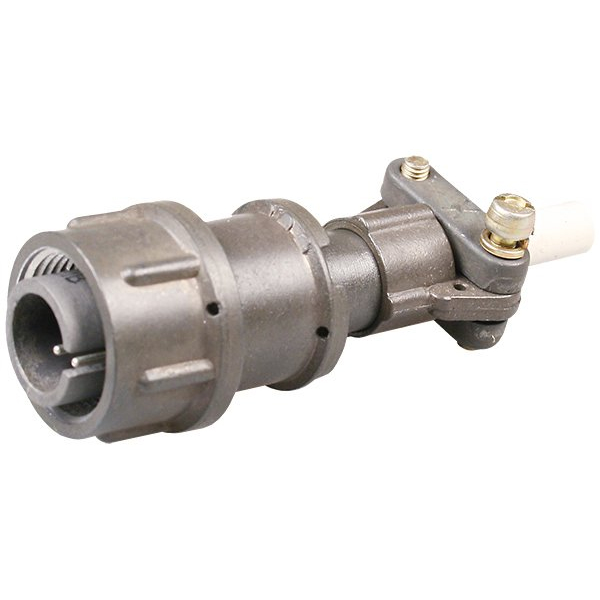

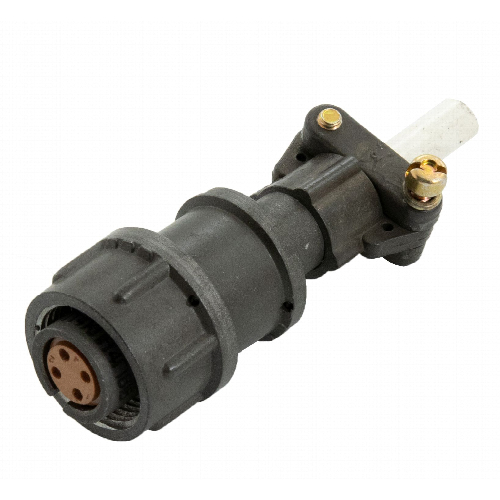

2РМ14КПН4А1В1 — это цилиндрический низкочастотный негерметичный кабельный разъем из серии 2РМ, рассчитанный на 4 контакта и применяемый в электрических цепях постоянного и переменного тока (до частот порядка нескольких МГц). Разъем относится к кабельным соединителям с прямым патрубком и резьбовой фиксацией, предназначенным для работы в радиоэлектронной аппаратуре и других устройствах общего назначения.

Основные характеристики

• Количество контактов — 4, диаметр контактов обычно составляет 1,0 мм.

• Токовая нагрузка на один контакт — до 8 А, суммарная токовая нагрузка на разъем — до 27 А.

• Максимальное рабочее напряжение — до 560 В (в ряде источников указывается также верхний предел порядка 700 В).

• Сопротивление контактов — не более 5 мОм, сопротивление изоляции — не менее 1000 МОм (встречаются варианты не менее 5000 МОм при более строгих ТУ).

Условия эксплуатации и конструкция

Разъем имеет металлический корпус и керамический или композитный изолятор, что обеспечивает хорошую механическую прочность и устойчивость к климатическим воздействиям. Климатическое исполнение — всеклиматическое (исполнение «В»), рабочий диапазон температур обычно составляет от −60 до +100 °C.

• Разъем выдерживает не менее 500 циклов сочленения/разъединения, а минимальный срок сохраняемости — порядка 15–25 лет в зависимости от технических условий.

• Применяется в цепях постоянного и переменного тока, в том числе в измерительной и радиоэлектронной аппаратуре, где требуется надежное низкочастотное соединение кабеля с прибором или блоком.
