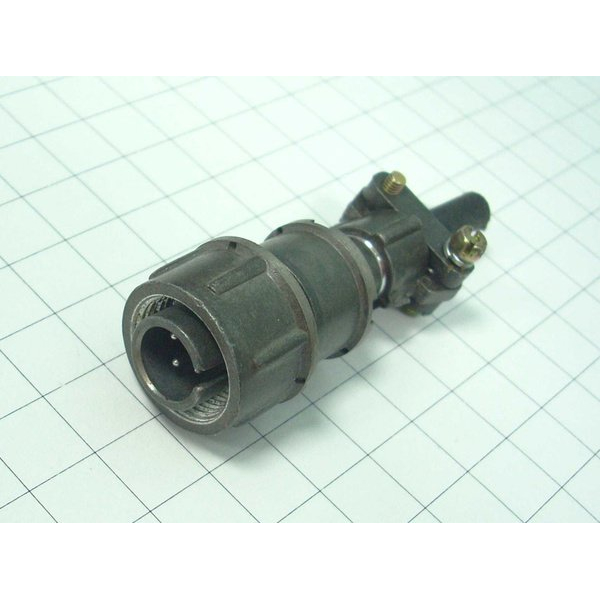

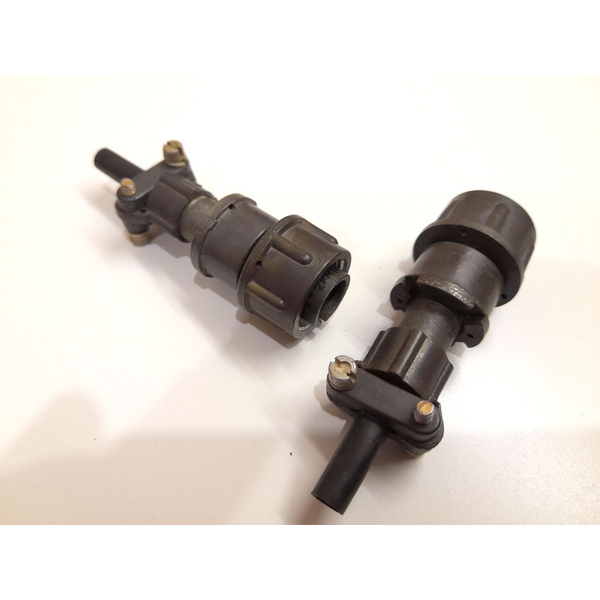

Разъем2РМ14КПН4Ш1В1 представляет собой 4-контактную негерметичную кабельную вилку серии 2РМ. Он предназначен для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Основные характеристики и особенности этого разъема:

Основные характеристики:

• Тип соединителя : 2РМ, низкочастотный цилиндрический негерметичный.

• Посадочный диаметр корпуса : 14 мм.

• Вид корпуса : Кабельный.

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Количество контактов : 4.

• Вид контактов : вилка (штырь).

• Диаметр контактов : 1 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100°С.

Электрические характеристики:

• Рабочее напряжение : До 560 В (в некоторых источниках указано до 700 В).

• Максимальная токовая нагрузка на одиночный контакт : 8 А (в некоторых источниках указано от 4 до 36 А).

• Суммарная токовая нагрузка на соединитель : До 27 А (в некоторых источниках указано от 27 до 260 А).

• Сопротивление контактов : Не более 5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

Механические и эксплуатационные характеристики:

• Сочленение : Резьбовое с одношпоночной поляризацией.

• Метод монтажа : Навесной (объемный), обжимка проводов.

• Сечение подсоединяемого провода : Не более 0,5 мм?.

• Минимальная наработка : 1000 часов (в некоторых источниках указано 5000 часов).

• Количество сочленений-расчленений : 500.

• Срок сохраняемости : 15 лет.

• Температура окружающей среды : От -60°С до +100°С.

• Вибрационная стойкость : Диапазон частот от 1 до 5000 Гц с ускорением 490 м/с?.

Этот разъем используется в различных узлах и блоках радиоэлектронной аппаратуры и подходит для работы с неэкранированными кабелями.
