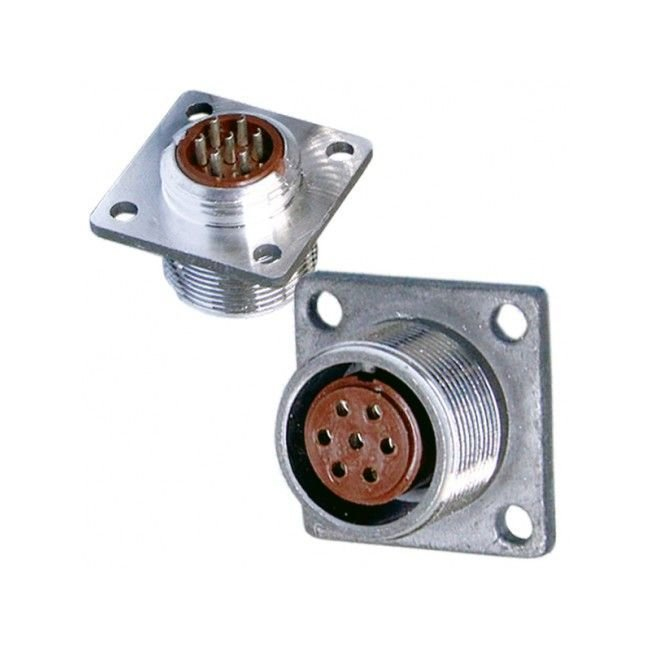

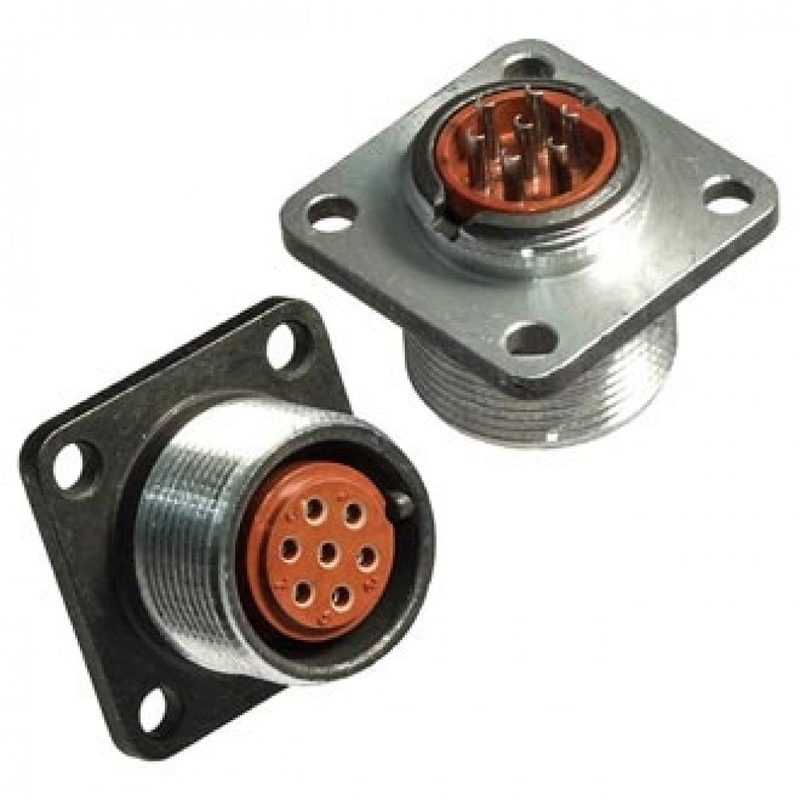

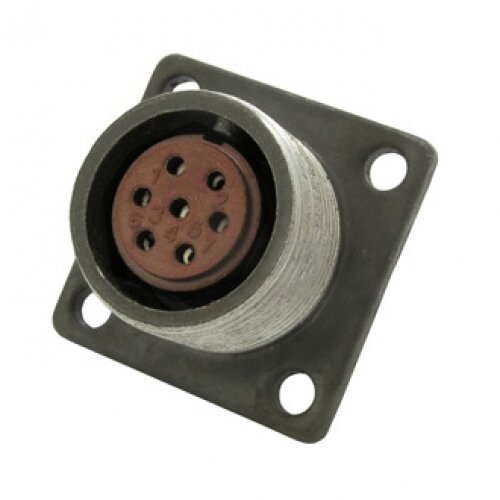

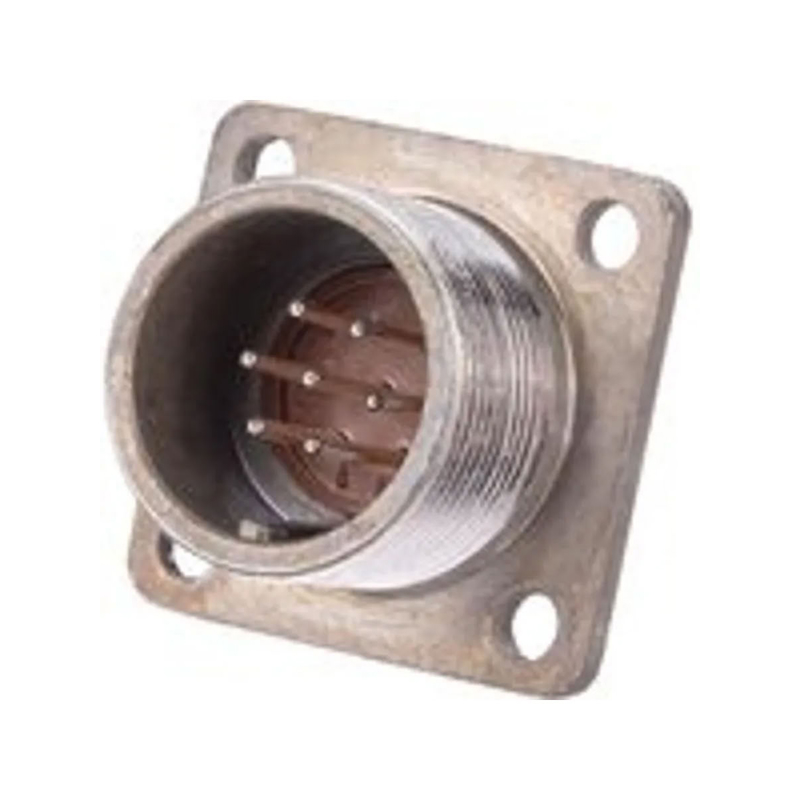

2РМ18Б7Г1А1 — это круглый цилиндрический электрический разъём серии 2РМ, блочного исполнения, с 7 контактами-розетками и посадочным диаметром корпуса 18 мм, предназначенный для работы в цепях постоянного и переменного тока до 3 МГц.

Назначение и область применения

• Используется для подключения и быстросъёмного соединения аппаратуры в цепях постоянного или переменного тока малой и средней мощности.

• Применяется в промышленной, приборостроительной, транспортной и другой технике, где требуются компактные, вибро‑ и ударостойкие разъёмы.

Конструкция и исполнение

• Тип корпуса: блочный, крепится на панель/шасси; обозначение «Б» в маркировке как раз указывает на блочное исполнение.

• Посадочный диаметр корпуса — 18 мм, габариты около 24×24×25 мм, масса порядка 16 г.

• Количество контактов — 7, тип контактов — розетки (обозначение «Г»), диаметр контакта 1 мм, покрытие как правило серебряное для снижения переходного сопротивления.

• Теплостойкость — до 100 °C по конструкции ряда 2РМ; допускается кратковременный перегрев с учётом нагрева от протекающего тока.

• Исполнение «А1» в конце маркировки — вариант климатического исполнения и конструктивных особенностей (крепёж, тип уплотнений, допуски по ТУ ГЕ0.364.126).

Электрические параметры

• Рабочее (номинальное) напряжение — до 560 В постоянного или переменного тока (50 Гц и выше, вплоть до рабочих частот до 3 МГц).

• Максимальный ток на один контакт — до 7 А, суммарный ток на весь разъём — до 40 А при соблюдении условий по нагреву.

• Сопротивление одного контакта — не более 5 мОм.

• Ёмкость между контактами — не более 6 пФ, что позволяет использовать разъём и в высокочастотных цепях до нескольких мегагерц.

• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.

Механическая и климатическая стойкость

• Диапазон рабочих температур окружающей среды: примерно от −60 °C до +100 °C, с учётом перегрева контактов возможна работа до +180 °C по циклам.

• Синусоидальная вибрация: диапазон частот 1–5000 Гц, ускорение до 490 м/с².

• Механический удар одиночного действия: пиковое ускорение до 5000 м/с², многократного действия — до 1000 м/с².

• Линейное ускорение — до 2000 м/с².

• Минимальная наработка — порядка 1000 ч, ресурс по числу сочленений/расчленений — около 500 циклов, срок сохраняемости не менее 15 лет.

Маркировка и совместимость

• «2РМ» — серия цилиндрических соединителей.

• «18» — размеро‑посадочный диаметр корпуса 18 мм.

• «Б» — блочный тип корпуса (панельная розетка).

• «7» — количество контактов.

• «Г1» — гнездовые (розеточные) контакты, определённая схема их расположения (сочетание «1»).
