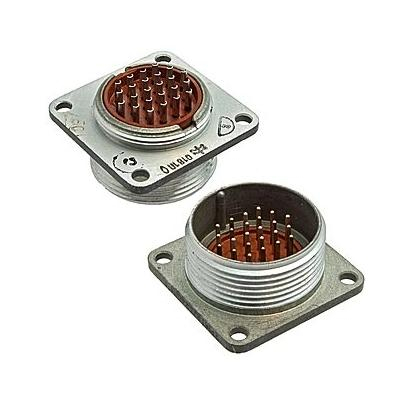

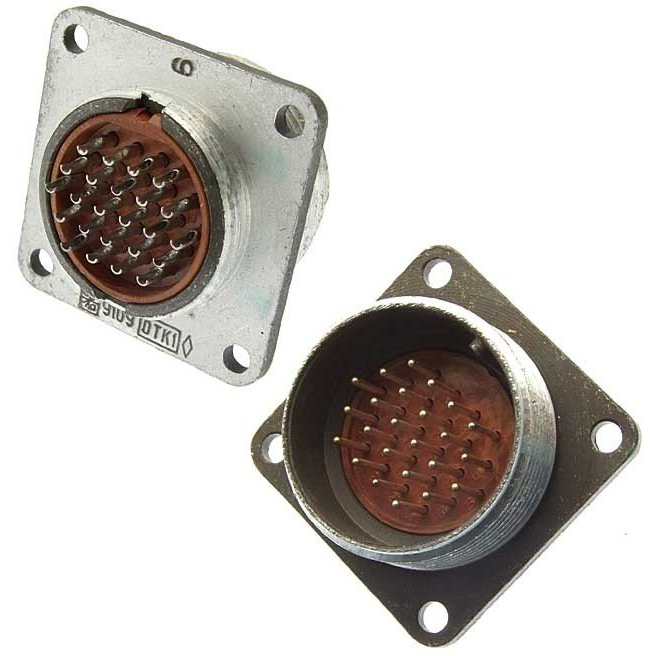

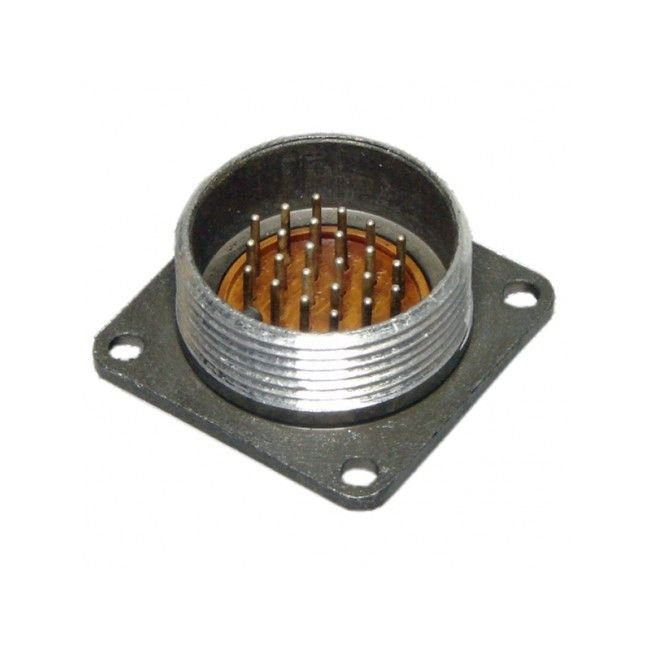

Соединитель2РМ27Б24Ш1В1 , выпущенный в 1992 году, представляет собой цилиндрический низкочастотный негерметичный электрический соединитель. Он предназначен для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Ниже приведены его основные характеристики:

Основные характеристики

• Тип соединителя : 2РМ.

• Условный размер корпуса : 27.

• Вид корпуса : Блочный (приборный).

• Количество контактов : 24.

• Часть соединителя : вилка (Ш).

• Сочетание контактов : Все контакты диаметром 1,0 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : 100°С.

Технические параметры

• Максимальное рабочее напряжение : До 560 В (в некоторых источниках указано до 700 В).

• Максимальная рабочая частота : До 3 МГц.

• Токовая нагрузка на контакт : Для контактов диаметром 1,0 мм — от 5 до 8 А.

• Сопротивление контактов : Не более 5 мОм для контактов диаметром 1,0 мм.

• Сопротивление изоляции : Не менее 1000 МОм в нормальных климатических условиях.

• Рабочая температура : От -60°C до +100°C.

• Смена температур : От -60°C до +150°C.

• Атмосферное пониженное давление : 133,32·10^-12 Па (10^-12 мм рт. ст.).

Механические характеристики

• Вибрация : Диапазон частот от 1 до 1000 Гц, ускорение 490 м/с? (50 g).

• Одиночные удары : Ускорение 5000 м/с? (500 g).

• Многократные удары : Ускорение 1000 м/с? (100 g).

• Линейные нагрузки : Ускорение 2000 м/с? (200 g).

Эксплуатационные характеристики

• Минимальная наработка : Не менее 1000 часов при 500 сочленениях-расчленениях.

• Минимальный срок сохраняемости : 25 лет.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

Соединитель 2РМ27Б24Ш1В1 используется для внутреннего монтажа в узлах и блоках радиоэлектронной аппаратуры и состоит из двух частей: вилки и розетки. Метод монтажа — обжимка или пайка.
