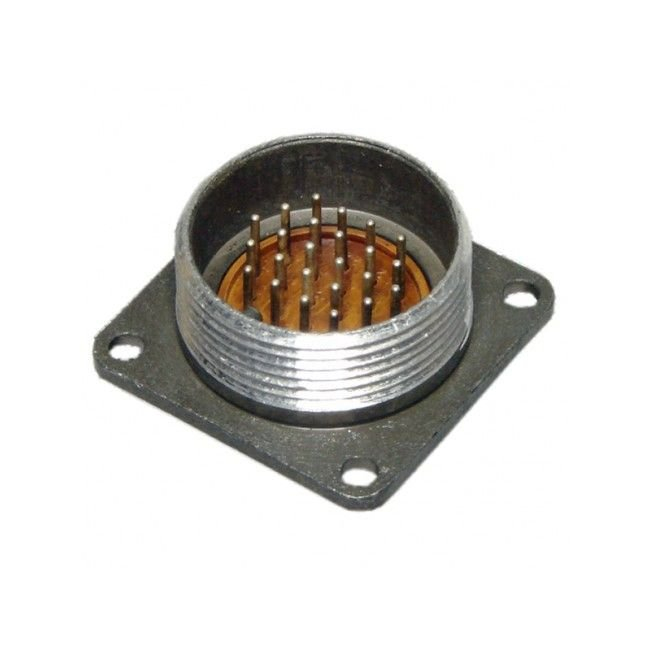

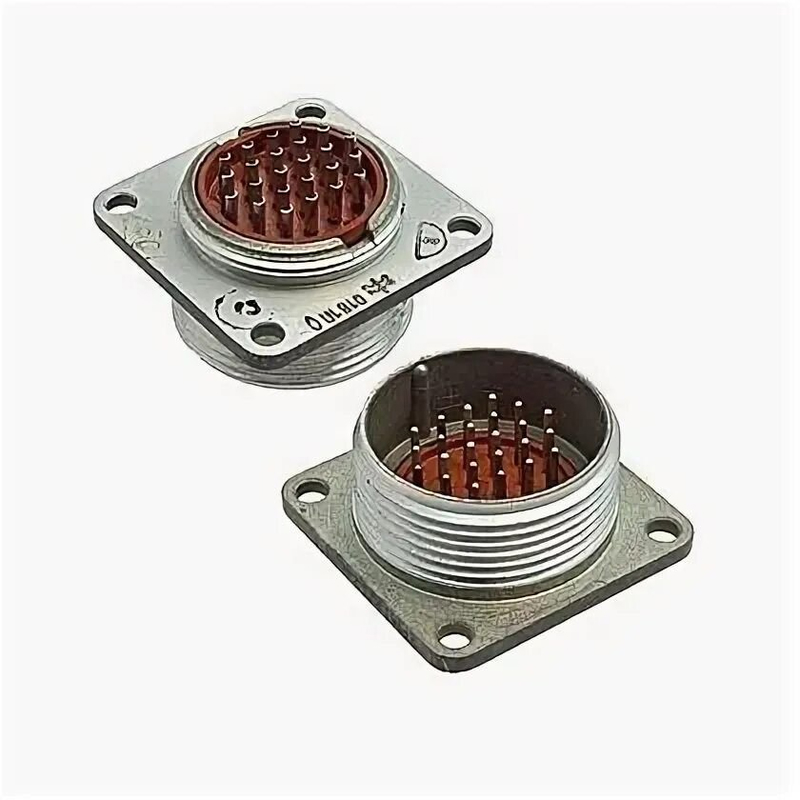

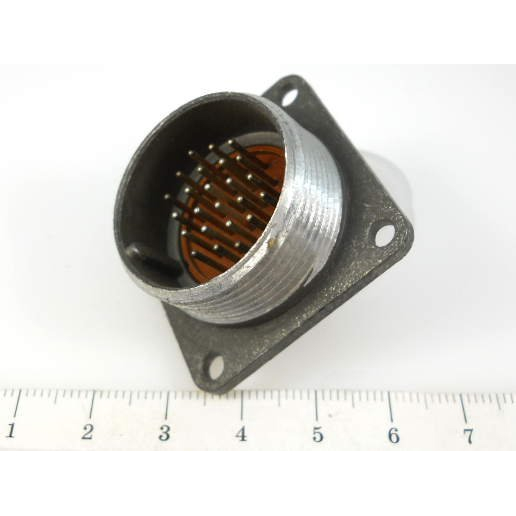

2РМ27Б24Ш1В1 Вилка блочная

2РМ27Б24Ш1В1 — это блочная вилка цилиндрического низкочастотного соединителя серии 2РМ, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц).

Она используется для внутреннего объемного монтажа в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения, где требуется надежное соединение.

Основные характеристики:

• Количество контактов : 24 (номер контактного набора — 24Ш1, все контакты Ø 1 мм, тип — штыревые).

• Электрические параметры :

  • Номинальное напряжение: 560 В.

  • Рабочий ток на контакт: 5 А.

  • Сопротивление контактов: не более 5 мОм.

  • Сопротивление изоляции: 1000 МОм.

• Метод сочленения : резьбовой.

• Габаритные размеры : 25×36×36 мм (или 36×36×24 мм по некоторым данным).

• Масса : не более 21–24 г.

• Материал корпуса : алюминиевый сплав (например, А-22).

• Покрытие контактов : серебро (В в маркировке).

• Условия эксплуатации :

  • Рабочая температура: от -60°C до +100°C (смена температур до +180°C).

  • Климатическое исполнение: УХЛ 2.1.

  • Относительная влажность: 98% при +25°C.

  • Атмосферное давление: от 133,32×10⁻¹² Па до 50,6×10⁴ Па.

  • Вибрация: 1–5000 Гц, ускорение до 490 м/с².

  • Удар: многократное — 1000 м/с², однократное — 5000 м/с².

• Ресурс : 500 циклов сочленения/расчленения, наработка на отказ — 175 000 ч при 80°C.

• Нормы : соответствует ГЕ0.364.126ТУ.

• Производитель : часто ассоциируется с заводами вроде ОАО «Жмеринский завод «Сектор»» (Украина), дата изготовления — 1992–1999 гг. в примерах хранения.

Эта вилка без кожуха и патрубка предназначена для любого рабочего положения, без герметичности, и подходит для надежных соединений в промышленных и электронных системах.
