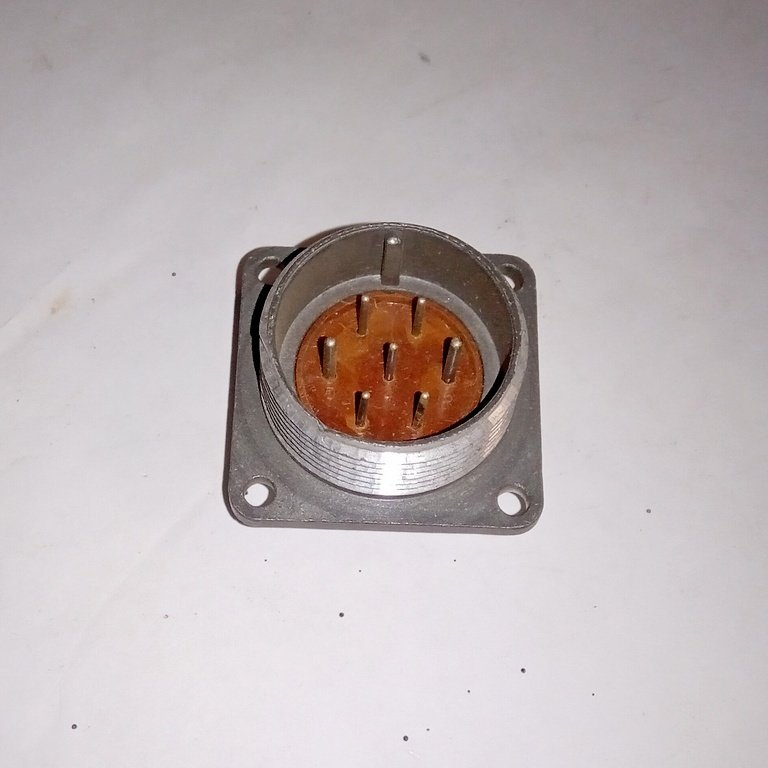

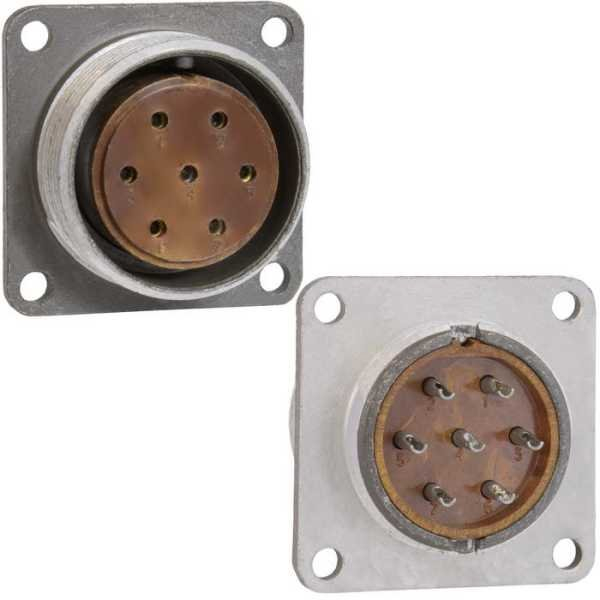

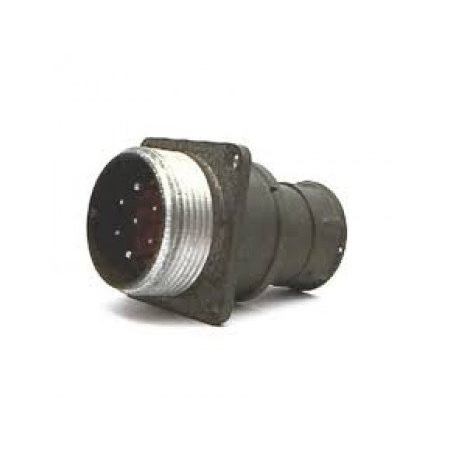

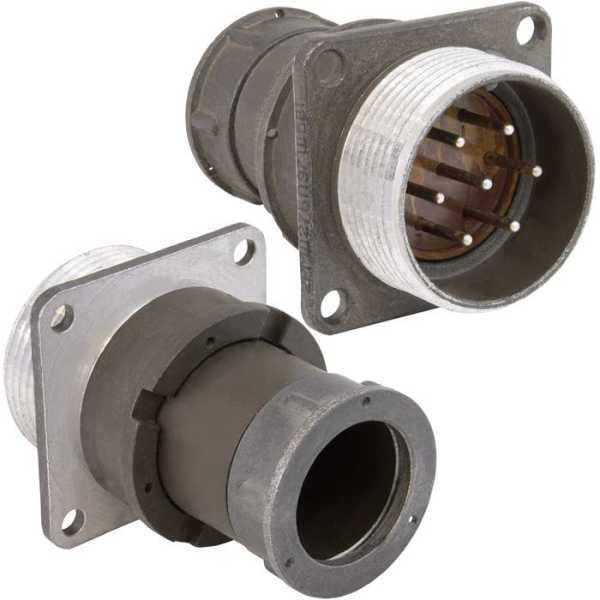

Соединитель 2РМ27Б7Ш2В1 «5» — это приборная блочная вилка из серии 2РМ, применяемая для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Расшифровка обозначения

• 2РМ — тип низкочастотного цилиндрического соединителя.

• 27 — условный размер корпуса (диаметр посадочного места порядка 27 мм).

• Б — блочный (приборный) корпус без патрубка.

• 7 — количество контактов.

• Ш2 — вилка, соединяемая с розеткой 2РМ7 с тем же шифром.

• В1 — серебряное покрытие контактов, исполнение без особой защиты от коррозии.

• «5» в обозначении обычно указывает на вариант сочетания диаметров контактов (например, набор из контактных гнёзд и штырей с разными диаметрами в одном соединителе).

Электрические параметры

Соединитель рассчитан на работу в цепях постоянного и переменного тока, частотой до нескольких мегагерц.

• Максимальное рабочее напряжение — до 560–700 В (в зависимости от исполнения и условий эксплуатации).

• Ток на одиночный контакт:

  • диаметр 1,0 мм — до порядка 5–8 А;

  • диаметр 1,5 мм — до 15–16 А;
    при семи контактах допустимый общий ток на соединитель до 60 А.

Конструкция и контактная система

• Контакты — извлекаемые, цилиндрические, с серебряным покрытием, монтаж осуществляется, как правило, методом обжимки.

• Сопротивление контакта обычно не превышает нескольких миллиом (порядка 2–5 мОм в зависимости от диаметра).

• Сопротивление изоляции — не менее 1000–5000 МОм в нормальных условиях.

Условия эксплуатации

• Рабочий диапазон температур — примерно от –60 до +100 °C .

• Соединитель не герметичный, климатическое исполнение рассчитано на аппаратуру общего назначения (внутренний монтаж, нормальные атмосферные условия).

• Выдерживает многократные сочленения и расчленения (роме 500 циклов), наработка при этом может достигать порядка 5000 часов.

Прочностные и механические характеристики

• Сочленение — резьбовое, с одношпоночной поляризацией корпусов.

• Разъём рассчитан на механические нагрузки:

  • одиночные удары до примерно 5000 м/с²;

  • многократные удары до 1000 м/с²;

  • линейное ускорение до 2000 м/с².
