Описание

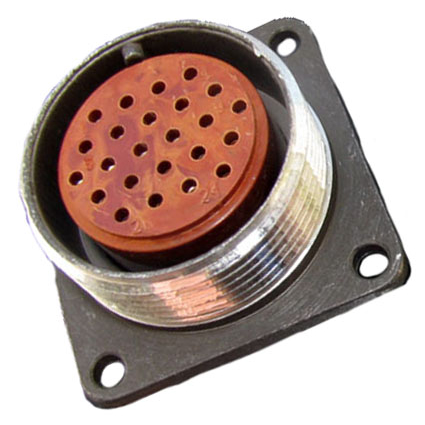

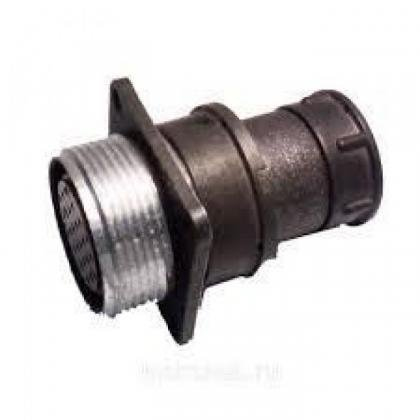

Соединители 2рм27бпэ24г1в1
Соединители 2РМ27БПЭ24Г1В1 представляют собой цилиндрические низкочастотные негерметичные разъемы, используемые в радиоэлектронной и радиотехнической аппаратуре. Они предназначены для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 700 В, хотя максимальное рабочее напряжение для этого типа соединителя составляет 560 В.
Технические характеристики
Токовая нагрузка : На одиночный контакт — 5 А, максимальная суммарная на соединитель — 100 А.
Количество контактов : 24.
Вид корпуса : Блочный (приборный).
Сочленение : Резьбовое.
Патрубок : Прямой с гайкой для экранированного кабеля.
Покрытие контактов : Серебро.
Рабочая температура окружающей среды : От -60°C до +100°C.
Условия эксплуатации
Соединители могут работать при повышенной относительной влажности воздуха до 98% при температуре +25°C. Они выдерживают синусоидальную вибрацию с диапазоном частот от 1 Гц до 5000 Гц и амплитудой ускорения до 490 м/с?. Также они способны выдерживать механические удары как одиночные (до 5000 м/с?), так и многократные (до 1000 м/с?).
Назначение
Используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Соединители состоят из двух частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными.
2РМ27БПЭ24Г1В1 — это тип цилиндрического низкочастотного негерметичного электрического соединителя, который относится к серии 2РМ. Он предназначен для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.
Технические характеристики
Тип корпуса : Блочный (приборный).
Количество контактов : 24.
Диаметр посадочного отверстия : 27 мм.
Диаметр контактов : 1 мм.
Максимальное рабочее напряжение : До 560 В.
Токовая нагрузка на контакт : Зависит от диаметра провода, но на одиночный контакт — до 5 А, максимальная суммарная нагрузка на соединитель — до 100 А
Сопротивление контактов : Не более 5 мОм.
Сопротивление изоляции : Не менее 5000 МОм.
Электрическая прочность изоляции : 1850 В.
Покрытие контактов : Серебро или золото.
Метод монтажа : Обжимка.
Сочленение : Резьбовое.
Поляризация корпусов : Одношпоночная.
Условия эксплуатации
Рабочая температура : От -60°C до +100°C.
Вибрация : Диапазон частот от 1 до 5000 Гц, амплитуда ускорения — 490 м/с?
Механический удар : Пиковое ускорение до 5000 м/с? для одиночных ударов и до 1000 м/с? для многократных ударов
Атмосферное давление : От 133,32·10??? Па до 50,6·10? Па
Влажность : До 98% при +25°C
Применение
Соединитель2РМ27БПЭ24Г1В1 используется в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он может быть установлен как на блок, так и на кабель и предназначен для внутреннего и наружного монтажа в различных климатических условиях.
Доставка
Доставка по России может осуществляться любой транспортной компанией по вашему выбору.
Вся продукция сертифицирована и тщательно проверяется перед отправкой.
Комплектацию уточняйте у менеджеров. Как правило, это товар, гарантийный талон, сертификат на изделие, паспорт изделия.
