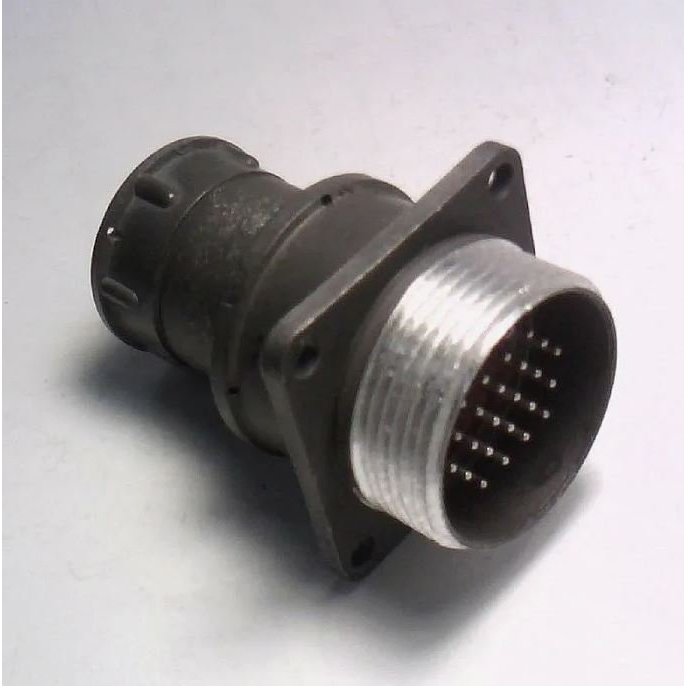

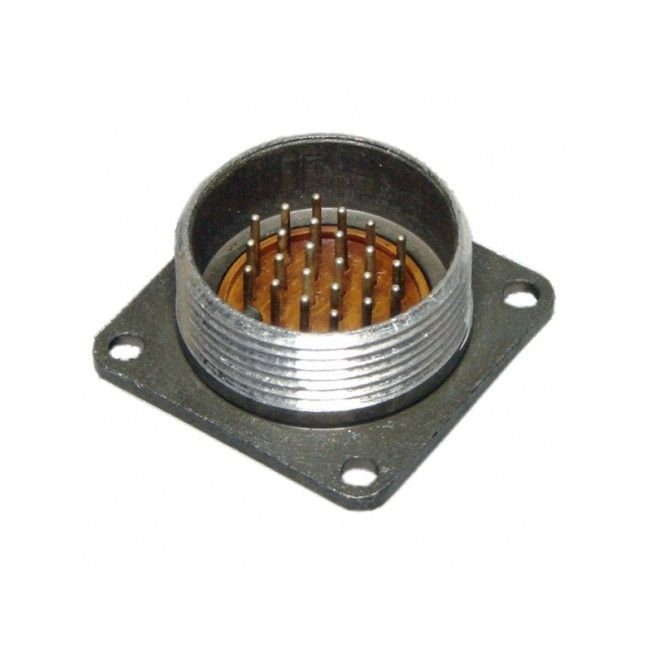

2РМ27БПЭ24Ш1В1 Вилка блочная

2РМ27БПЭ24Ш1В1 — это приборная блочная вилка из серии цилиндрических низкочастотных разъёмов 2РМ, предназначенных для объёмного монтажа в узлах и блоках радио‑ и электронной аппаратуры общего и специального назначения.

Общее назначение и конструкция

Соединитель предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц, с резьбовой фиксацией сочленённого положения. Вилка имеет металлический корпус, экранированный кабельный вариант, прямой патрубок и гайку, рассчитанную на экранированный кабель.

Контакты и электрические параметры

• Количество контактов: 24 штыря (вилка).

• Покрытие контактов: серебро (буква «В» в обозначении).

• Рабочее напряжение для варианта с 24‑контактной комбинацией — до 700 В, максимальная токовая нагрузка на одиночный контакт обычно порядка 5 А в стандартной серии 2РМ27Б‑24Ш1В.

• Сопротивление изоляции не менее 5000 МОм, электрическая прочность изоляции на вилке около 1850 В (типовые значения для таких исполнений).

Монтаж и условия эксплуатации

• Тип монтажа: блочный (на корпусе блока или панели), кабельный вариант с экранированием.

• Климатическое исполнение, как правило, УХЛ2: рабочий диапазон температур примерно от −50…−60 °C до +60…+100 °C в зависимости от конкретного производителя.

• Разъём используется в негерметичном исполнении, без специального уплотнения корпуса, рассчитан на установку внутри приборов и блоков, защищённых от прямого воздействия влаги и агрессивной среды.

Применение и особенности

2РМ27БПЭ24Ш1В1 применяют для межблочного и внутриблочного соединения цепей питания и сигнала в радиоэлектронной аппаратуре: измерительные приборы, блоки питания, связная и специальная техника. Основные преимущества — металлический корпус, экранирование, высокая надёжность резьбового сочленения и устойчивость контактов к вибрации и микро‑сдвигам, что важно для промышленных и военных применений.
