2РМ27БПН7Г2В1

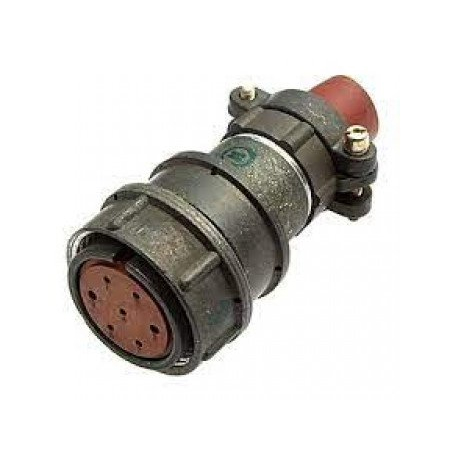

2РМ27БПН7Г2В1 — это низкочастотный цилиндрическийнегерметичный соединитель серии 2РМ, обычно в исполнении розетки блочного типа с прямым патрубком и 7 контактами. Он рассчитан на работу в цепях постоянного и переменного тока частотой до 3 МГц и применяется во внутреннем объемном монтаже.

Расшифровка обозначения

Обозначение читается так:

• 2РМ — тип соединителя.

• 27 — условный размер корпуса.

• Б — блочный, то есть приборный корпус.

• П — прямой патрубок.

• Н — исполнение по кабельному вводу/накидной гайке в составе обозначения.

• 7 — количество контактов.

• Г2 — вариант конструктивного исполнения контактов и изолятора.

• В1 — исполнение по теплостойкости, для работы до +100 °C.

Основные характеристики

Для этого соединителя обычно указывают такие параметры:

• Максимальное рабочее напряжение: до 560 В, а по отдельным источникам до 700 В в зависимости от исполнения и условий применения.

• Токовая нагрузка: для контактов малого диаметра — до 8 А; для контактов большего диаметра в семействе 2РМ встречаются и другие значения.

• Рабочая частота: до 3 МГц.

• Сопротивление изоляции: не менее 1000 МОм в одном из описаний, а в более общих данных по серии — не менее 5000 МОм.

• Температурный диапазон: примерно от −60 до +100 °C.

• Ресурс по сочленениям: около 500 циклов.

Конструкция и применение

Это разъем для внутреннего монтажа, где важны надежная фиксация и компактное соединение в аппаратах, приборах и блоках управления. Серия 2РМ широко применяется в промышленной и приборной технике, где нужны многоконтактные соединители с резьбовой фиксацией.

Контакты в таких соединителях могут иметь серебряное покрытие, что снижает переходное сопротивление и улучшает стабильность контакта. Для 2РМ27БПН7Г2В1 также указывают устойчивость к механическим воздействиям и сравнительно высокий срок сохраняемости.

Что важно при выборе

Перед подбором стоит проверить:

• совпадение числа контактов;

• тип корпуса и патрубка;

• исполнение по напряжению и теплостойкости;

• совместимость ответной части по серии 2РМ;

• диаметр контактов и схему распайки.
