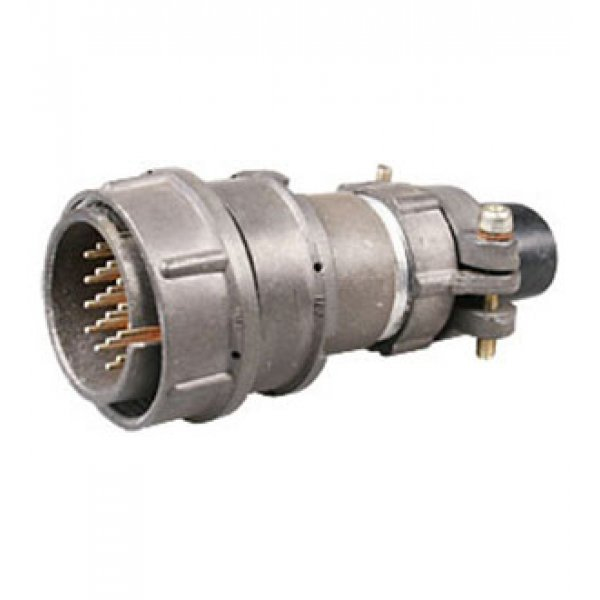

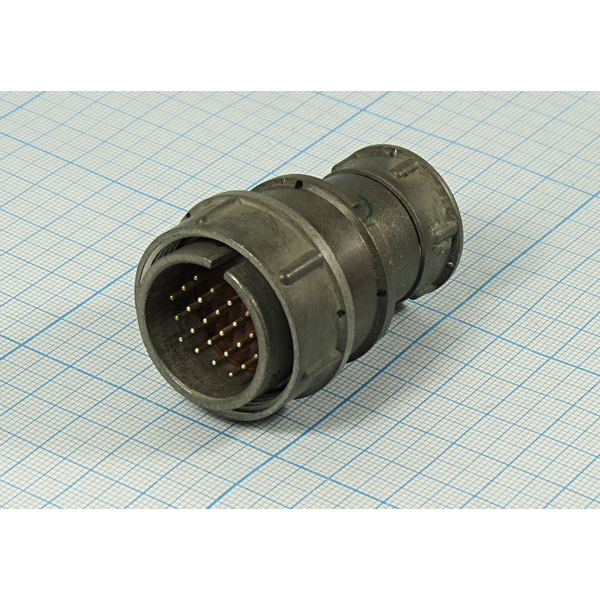

Разъём2РМ27КПЭ24Ш1В1 — это электрический цилиндрический низкочастотный негерметичный соединитель российского стандарта серии 2РМ, выполненный в исполнении кабельнойвилки с резьбовым соединением и 24 контактами.

Соединитель предназначен для работы в цепях постоянного и переменного тока частотой до примерно 3 МГц при напряжениях порядка 560–700 В, в том числе в радиоэлектронной и радиотехнической аппаратуре общего назначения. Применяется для внутреннего монтажа в изделиях, работающих в широком диапазоне температур и механических нагрузок.

• Тип:2РМ27КПЭ24Ш1В1 — кабельная вилка с корпусом условного размера 27, 24 контактами, резьбовой фиксацией и поляризацией корпуса (обычно одношпоночная).

• Класс:негерметичный , предназначен для монтажа внутри корпусов, без защиты от внешней влаги и пыли.

• Клим. исполнение: рассчитан в основном на внутренний монтаж в климатическом исполнении околоУХЛ2.1 по ГОСТ 15150‑69 (работа от примерно–60 °C до +100 °C ).

• Максимальное рабочее напряжение —до ~560–700 В (в зависимости от источника и условий применения).

• Токовая нагрузка:

  • на один контакт (обычно ø1,0 мм) — до5–8 А ;

  • суммарная нагрузка на соединитель — до100 А при 24 контактах.

• Сопротивление контактов (диаметр 1,0 мм) — не более5–10 мОм , сопротивление изоляции в нормальных условиях — не менее1000–5000 МОм.

• Емкость между контактами — не более6 пФ.

• Режим вибрации: обычно задан диапазон по частоте от 1 до 1000–5000 Гц с ускорением до около490 м/с² (50 g).

• Механические удары: соединитель рассчитан на многократные удары с ускорением до1000 м/с² и на одиночные удары до2000–5000 м/с² при малой длительности импульса.

• Количество сочленений–расчленений — обычно до500–1000 циклов , срок сохраняемости — до15 лет при хранении и сравнительно высокой наработке в работе.

• 2РМ — серия цилиндрических низкочастотных разъёмов.

• 27 — условный размер корпуса.

• КПЭ — исполнение (кабельная, панельная, экранированная/неэкранированная, в данном случае — кабельная вилка).

• 24 — количество контактов.

• Ш1 — теплостойкость (1 — до+100 °C ).

• В1 — серебряное покрытие контактов, конструктивное исполнение корпуса / контактной группы (конкретный вариант схемы контактов).
