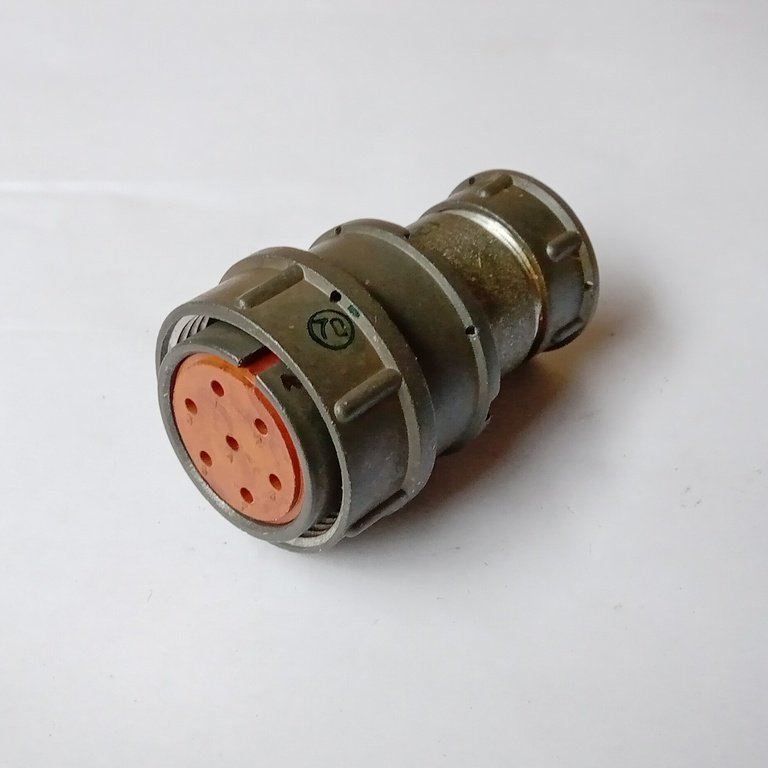

2РМ27КПЭ7ГВ1 — это низкочастотный цилиндрический разъём серии 2РМ для кабельного монтажа, предназначенный для работы с экранированным кабелем и имеет 7 контактов.

Назначение и область применения

Разъёмы серии 2РМ используются в низкочастотных цепях постоянного и переменного тока (до нескольких мегагерц) для подключения аппаратуры и кабельных жгутов. Они рассчитаны на внутренний монтаж во всеклиматическом исполнении и применяются в промышленной, контрольно‑измерительной и другой аппаратуре, где нужны вибро‑ и ударостойкие соединители. +3

Расшифровка обозначения 2РМ27КПЭ7ГВ1

• «2РМ» — тип соединителя, цилиндрический, низкочастотный, негерметичный.

• «27» — условный размер корпуса (диаметр посадочной части порядка 27 мм).

• «К» — кабельная часть (корпус под монтаж на кабель, а не приборная в панель).​

• «П» — прямой патрубок под ввод кабеля.

• «Э» — гайка и патрубок под экранированный кабель.

• «7» — количество контактов.

• «Г» — розетка (гнёздовая часть соединителя).

• «В» — покрытие контактов серебром.

• «1» — теплостойкость до температуры окружающей среды +100 °С.

Основные электрические характеристики

Для исполнения с 7 контактами рабочее напряжение разъёма составляет не более 700 В. Максимальный ток на один контакт зависит от диаметра: для контактов диаметром около 1 мм — до 8 А, для 1,5 мм — до 16 А, при этом суммарный ток по всем 7 контактам — до 60 А. Переходное сопротивление одного контакта ориентировочно не более единиц миллиом.

Конструкция и габариты

2РМ27КПЭ7ГВ1 представляет собой кабельную розетку в металлическом корпусе с прямым патрубком и накидной гайкой, обеспечивающей обжим и подключение экранированного кабеля. Типоразмер 27 даёт габариты корпуса порядка D1 ≈ 27 мм, D2 ≈ 35 мм, максимальная длина около 25 мм (без учёта кабеля). Контакты — прямые, под пайку проводников, материал корпуса — металл с защитным покрытием.

Условия эксплуатации и механика

Разъёмы серии 2РМ (в том числе исполнение 27КПЭ7Г…1) рассчитаны на работу в диапазоне температур окружающей среды примерно от −60 до +100 °С. Конструкция выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц и ускорения порядка сотен g, а также одиночные и многократные удары с ударным ускорением до тысяч м/с². Нормирован ресурс по наработке (порядка 1000 ч) и количеству циклов сочленения‑расчленения (до 500).
