Описание

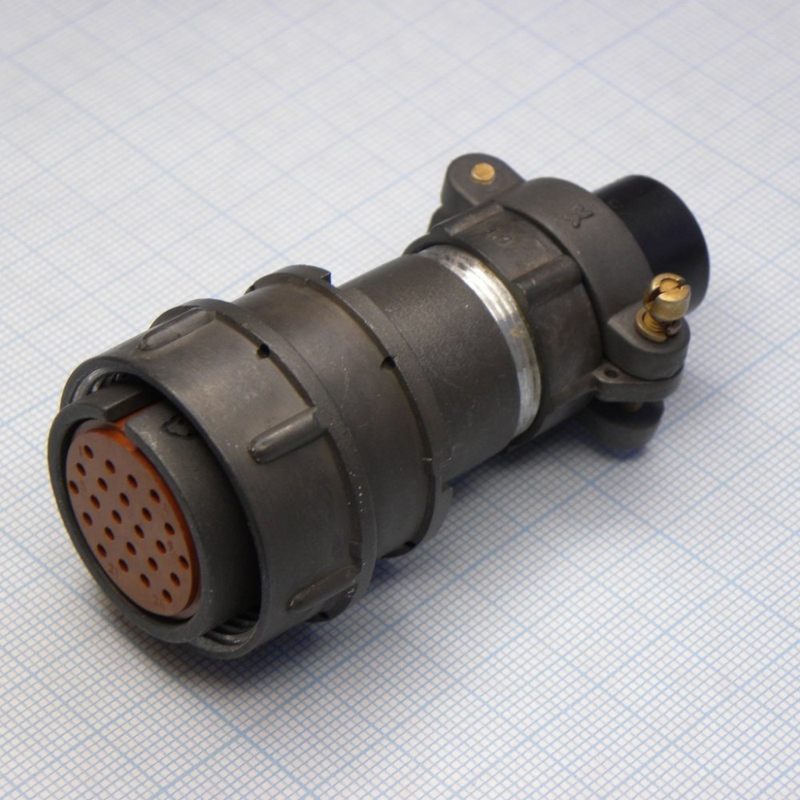

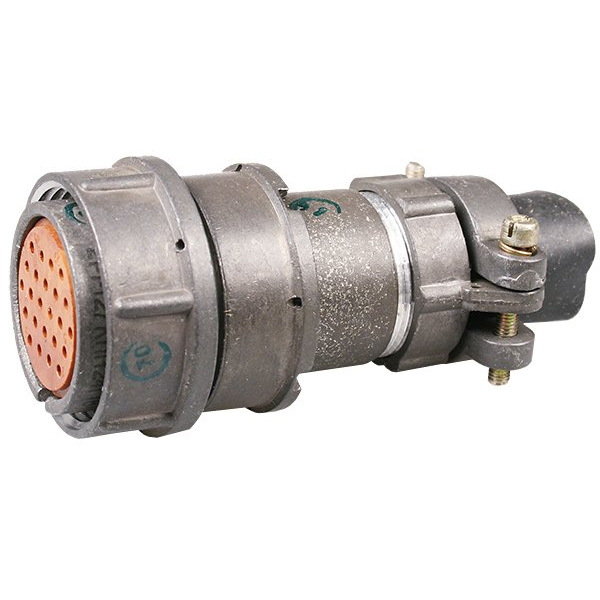

Соединители 2РМ27КПН24Г1В1
Соединители 2РМ27КПН24Г1В1 — это электрические низкочастотные цилиндрические негерметичные разъемы, предназначенные для использования в радиоэлектронной и радиотехнической аппаратуре. Они состоят из двух частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными. розетка 2РМ27КПН24Г1В1 имеет кабельный корпус с прямым патрубком и предназначена для работы с неэкранированными кабелями.
Технические характеристики
Тип соединителя : 2РМ — низкочастотный цилиндрический негерметичный.
Посадочный диаметр корпуса : 27 мм.
Количество контактов : 24.
Диаметр контактов : 1,0 мм.
Максимальная токовая нагрузка на контакт : до 5 А.
Максимальное рабочее напряжение : до 560 В.
Частотный диапазон : до 3 МГц.
Покрытие контактов : серебро.
Метод монтажа : обжимка.
Сочленение : резьбовое.
Климатическое исполнение : В.
Температура окружающей среды : от -60 до +100 °С.
Применение
Эти соединители используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они подходят для внутреннего и наружного монтажа в различных климатических условиях.
Дополнительные характеристики
Вибрация : выдерживает ускорение до 490 м/с? в диапазоне частот от 1 до 1000 Гц.
Ударная прочность : выдерживает одиночные удары с ускорением до 5000 м/с? и многократные удары с ускорением до 1000 м/с?.
Линейные нагрузки
Соединитель2РМ27КПН24Г1В1 представляет собой кабельную розетку, предназначенную для использования в радиоэлектронной и радиотехнической аппаратуре. Он относится к серии 2РМ, которая включает низкочастотные цилиндрические негерметичные разъемы. Давайте рассмотрим его основные характеристики:
Основные характеристики
Тип соединителя : 2РМ — электрический низкочастотный цилиндрический негерметичный.
Размер корпуса : 27 — посадочный диаметр корпуса розетки.
Тип корпуса : К — кабельный.
Вид патрубка : П — прямой.
Вид гайки патрубка : Н — для неэкранированного кабеля.
Количество контактов : 24.
Вид соединителя : Г — розетка (гнездо).
Сочетание контактов : 1 — все контакты диаметром 1,0 мм.
Покрытие контактов : В — серебро.
Технические характеристики
Максимальное рабочее напряжение : до 560 В.
Токовая нагрузка на контакт : до 5 А, общая на соединитель — до 100 А.
Сопротивление контактов : не более 5 мОм.
Сопротивление изоляции : не менее 5000 МОм.
Температура окружающей среды : от -60 до +100 °С.
Минимальная наработка : 5000 часов, при числе сочленений-расчленений — 500.
Применение
Соединители 2РМ27КПН24Г1В1 используются в узлах и блоках радиоэлектронной аппаратуры для обеспечения надежного электрического соединения. Они подходят для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц.
Доставка
Доставка по России может осуществляться любой транспортной компанией по вашему выбору.
Вся продукция сертифицирована и тщательно проверяется перед отправкой.
Комплектацию уточняйте у менеджеров. Как правило, это товар, гарантийный талон, сертификат на изделие, паспорт изделия.
