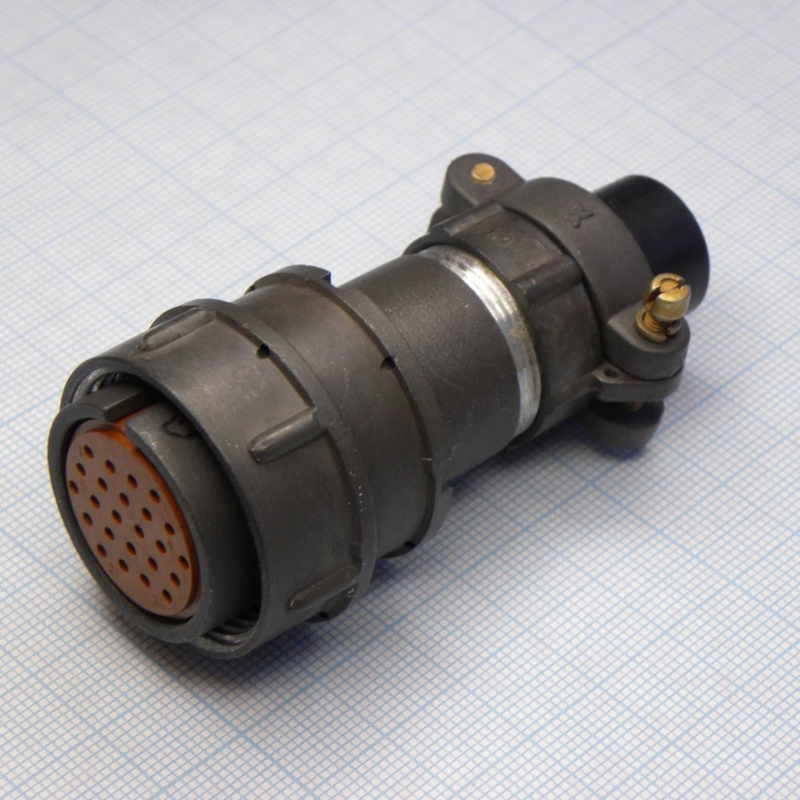

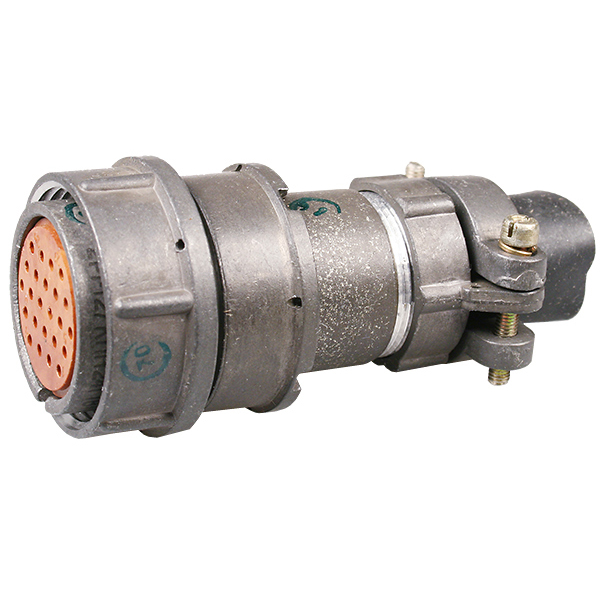

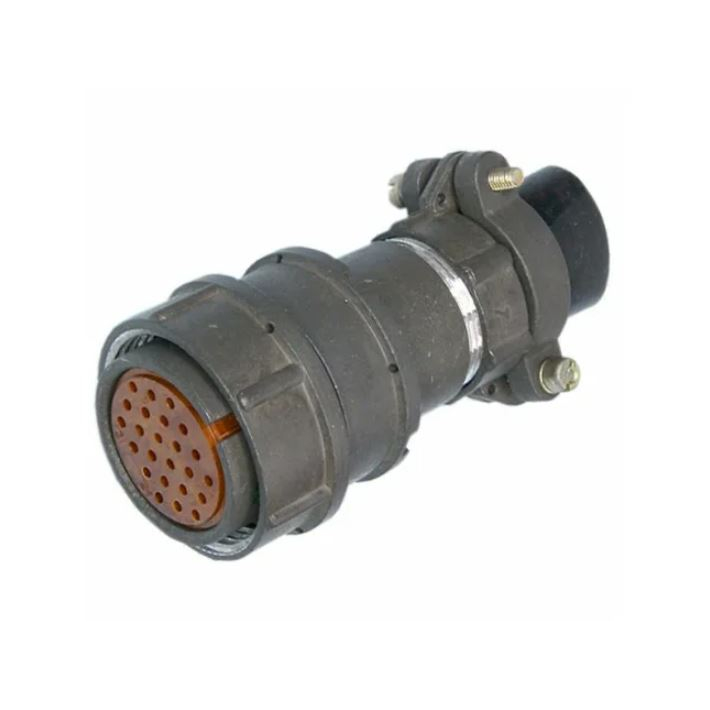

2РМ27КПН24Г1В1Л

2РМ27КПН24Г1В1Л — это цилиндрический низкочастотный негерметичный соединитель (розетка) из серии 2РМ, предназначен для передачи сигналов и питания в электрических цепях постоянного и переменного тока с частотой до около 3 МГц.

Назначение и конструкция

Этот соединитель используется для внутреннего монтажа в сфере радиоэлектронной аппаратуры, автоматики и промышленного оборудования. Он относится к типу «розетка кабельная» с корпусом условного размера 27 и посадочным диаметром около 24 мм.
Сочленение с вилкой выполняется резьбовым способом, с одношпоночной поляризацией корпусов, что обеспечивает надежную фиксацию и защиту от переполюсовки.

Электрические параметры

Соединитель рассчитан на максимальное рабочее напряжение порядка 500–700 В (в зависимости от конкретного ТУ и условий применения).
Максимальный ток на один контакт с диаметром около 1 мм обычно не превышает 2 А, а суммарный ток по всем 24 контактам может достигать до 100 А при согласованной нагрузке.
Сопротивление изоляции не менее единиц тысяч МОм, а емкость между контактами — единицы пикофарад, что типично для низкочастотных разъемов.

Климатика и надежность

Климатическое исполнение соответствует внутрицеховым и всеклиматическим условиям (по ГОСТ 15150‑69, тип УХЛ), рабочий диапазон температур — примерно от −60 до +100 °C.
Разъем рассчитан на не менее 500 циклов сочленений–расчленений и имеет наработку в десятки тысяч часов, с минимальным сроком сохраняемости до 15–25 лет в зависимости от конкретных ТУ производителя.

Дополнительные особенности

Контакты разъема обычно выполняются с покрытием из золота, серебра или палладия, что обеспечивает стабильность контакта и коррозионную стойкость.
Монтаж кабеля — объёмный, чаще всего пайкой или обжимом, допускается использование как экранированных, так и неэкранированных кабелей при соответствующем типе патрубка и гайки.
