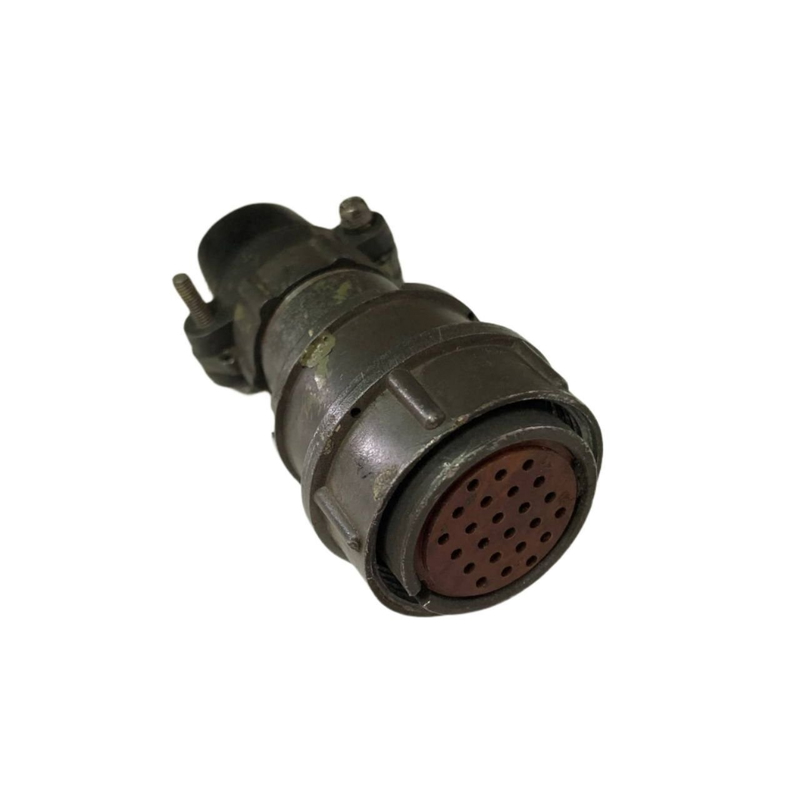

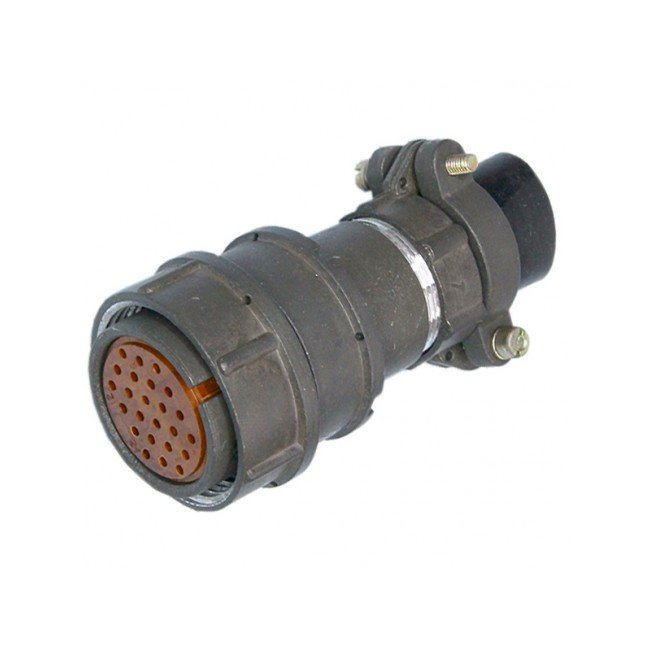

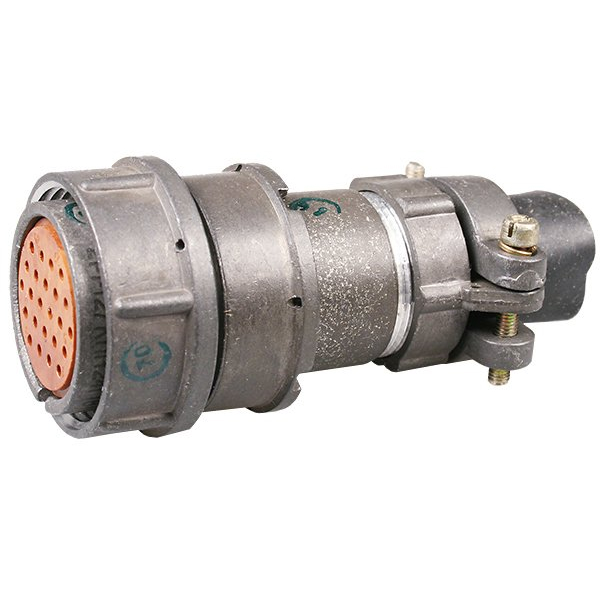

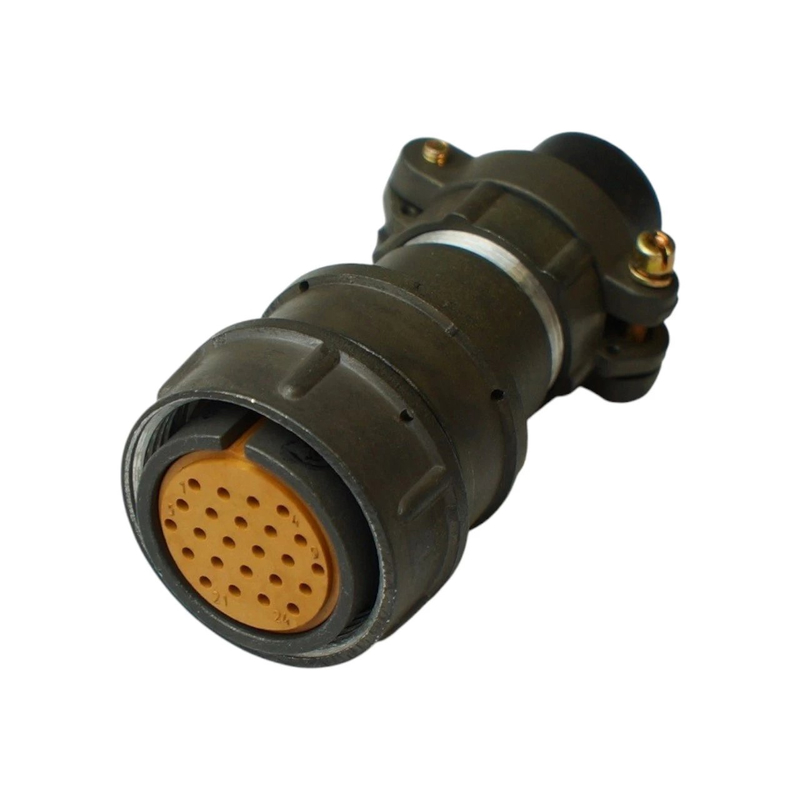

Соединитель 2РМ27КПН24Г1В1Л «5» — это низкочастотный негерметичный цилиндрический электрический разъем серии 2РМ, выполненный в виде кабельной розетки с прямым патрубком под неэкранированный кабель и левым резьбовым сочленением.

Обозначение и конструкция

• Условный размер корпуса 27 (диаметр посадочного отверстия около 24 мм), тип 2РМ — стандартный цилиндрический разъем с резьбовым сочленением и одношпоночной поляризацией.

• Код «КПН» означает кабельный корпус с прямым патрубком и гайкой для неэкранированного кабеля; «Г1» — розетка с конфигурацией контактов «1» (все контакты Ø 1,0 мм), а «В1Л» указывает на всеклиматическое исполнение и левую розетку.

Электрические параметры

• Максимальное рабочее напряжение для данного разъема с 24 контактами — до порядка 560–700 В постоянного или переменного тока (частотой до примерно 3 МГц).

• Токовая нагрузка на один контакт Ø 1,0 мм — до 2–5 А, общая суммарная нагрузка на соединитель — до 100 А; сопротивление контакта — несколько мОм, сопротивление изоляции — не менее 1000–5000 МОм в нормальных условиях.

Климатические и механические условия

• Диапазон рабочих температур — примерно от −60 до +100 °С, климатическое исполнение УХЛ или всеклиматическое по ГОСТ 15150‑69.

• Выдерживает значительные вибрации и ударные нагрузки (десятки и сотни g), допустимое количество сочленений‑расчленений — до 500 раз, минимальная наработка — от 1000 до 5000 часов; срок сохраняемости — порядка 15–25 лет.

Применение

Этот разъем используется в электрических цепях постоянного и переменного тока в промышленной, транспортной и, в ряде случаев, в военной и специальной технике, где требуется надежное, многократное цилиндрическое соединение с умеренными токами и высокой устойчивостью к климатическим и механическим воздействиям.
