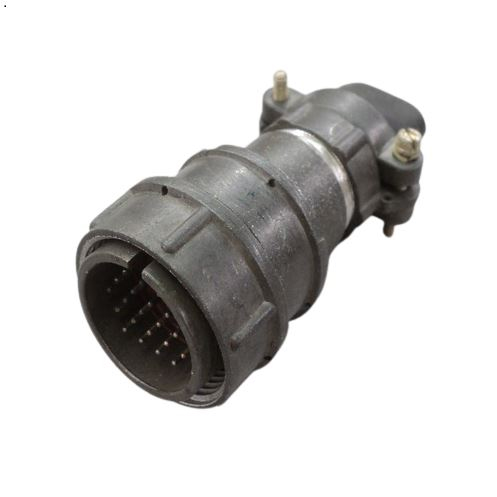

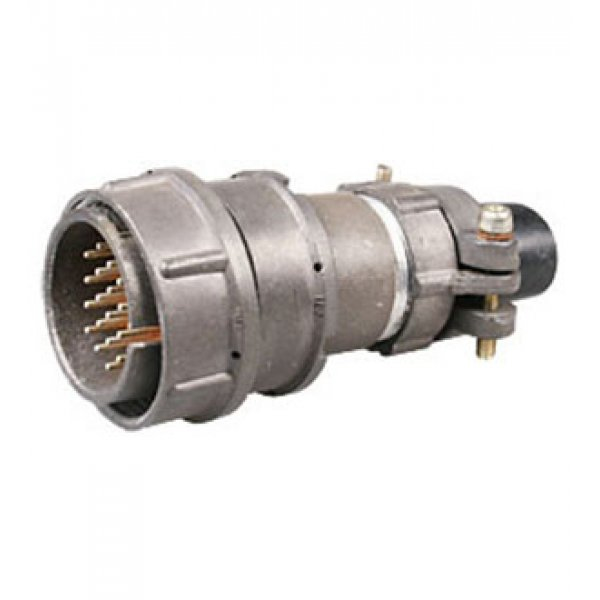

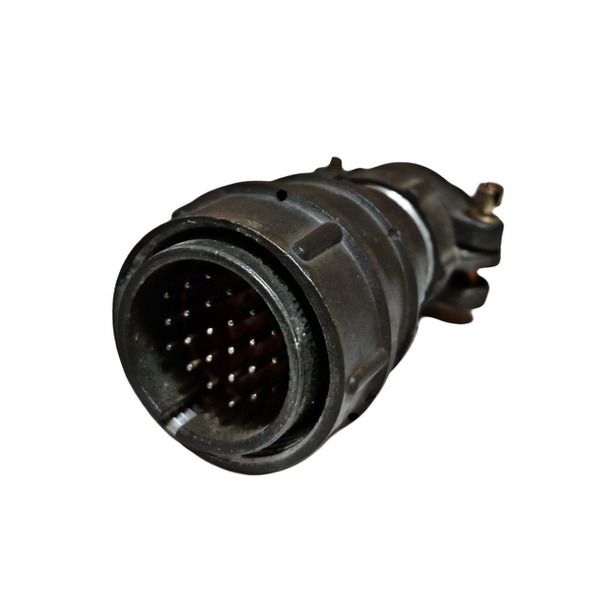

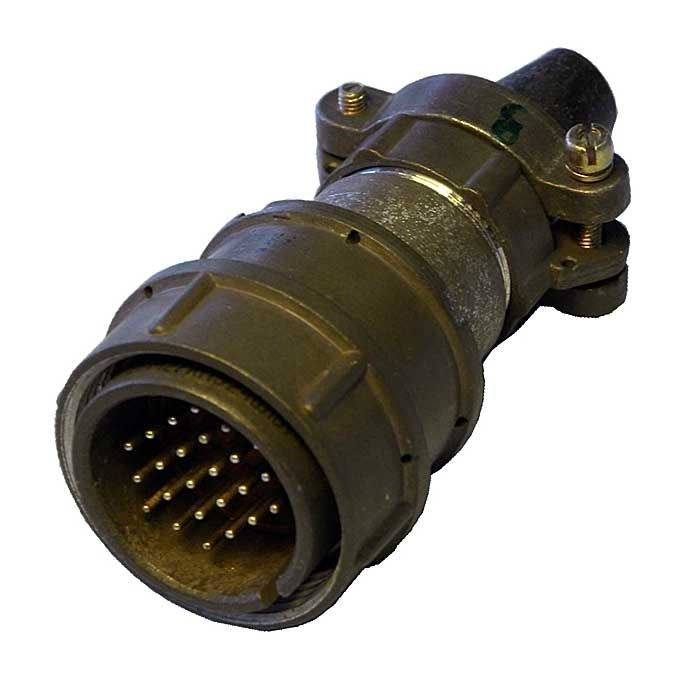

Соединитель2РМ27КПН24Ш1В1 — это цилиндрический низкочастотный негерметичный электрический разъем, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Он относится к серии 2РМ, которая включает в себя различные типы соединителей для разных применений.

Основные характеристики:

• Тип соединителя : 2РМ — низкочастотный цилиндрический негерметичный.

• Посадочный диаметр корпуса розетки : 27 мм.

• Тип корпуса : К — кабельный.

• Вид патрубка : П — прямой.

• Вид гайки патрубка : Н — для неэкранированного кабеля.

• Количество контактов : 24.

• Часть соединителя : Ш — вилка.

• Сочетание контактов : 1 — контакты диаметром 1 мм.

• Покрытие контактов : В — серебро.

• Теплостойкость : 1 — до 100°С.

Технические параметры:

• Рабочее напряжение : до 560 В (в некоторых источниках указано до 700 В).

• Максимальная токовая нагрузка на одиночный контакт : до 5 А (в некоторых источниках указано до 7 А).

• Общая токовая нагрузка на соединитель : до 80 А (в некоторых источниках указано до 100 А).

• Диаметр контактов : 1,0 мм.

• Сечение подсоединяемого провода : не более 0,5 мм?.

• Сопротивление контактов : не более 0,005 Ом.

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

• Температура окружающей среды : от -60°С до +100°С.

Применение и особенности:

• Метод монтажа : объемный, навесной или обжимка.

• Сочленение : резьбовое, поляризация корпуса одношпоночная.

• Материал корпуса : алюминиевый сплав АЛ-11.

• Материал изоляторов : прессматериал АГ-4.

• Материал штырей контактов : латунь ЛС59-1.

• Вибрационная стойкость : диапазон частот от 1 до 5000 Гц, ускорение до 490 м/с?.

Этот разъем используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Он обеспечивает надежное соединение в различных условиях эксплуатации.
