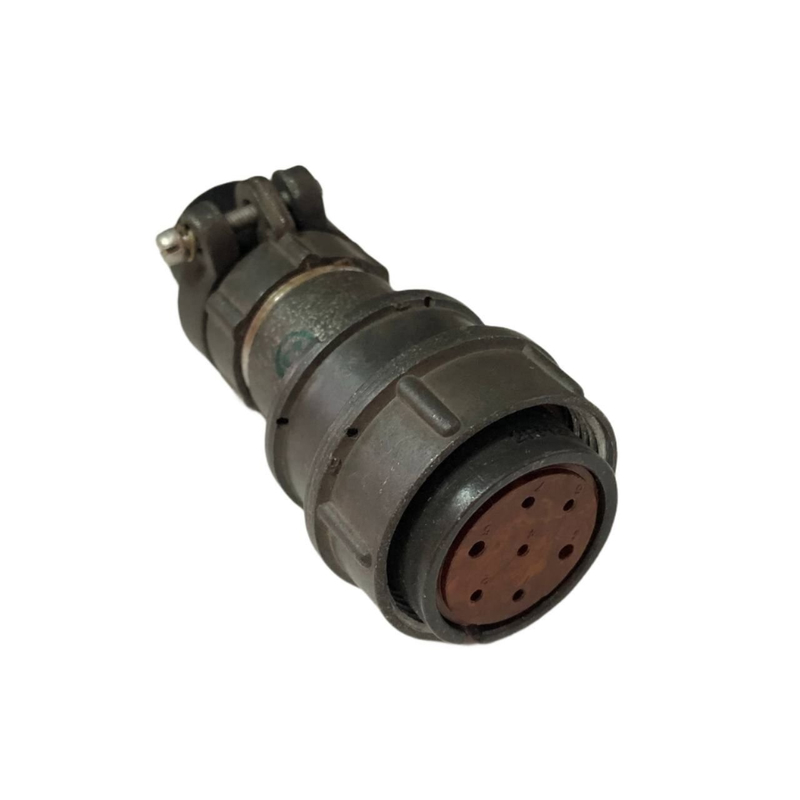

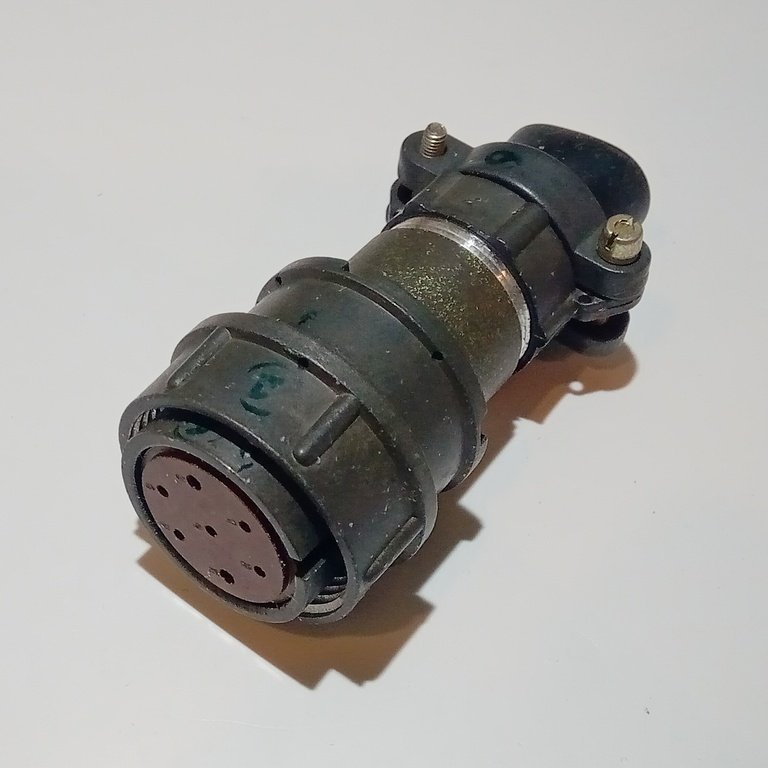

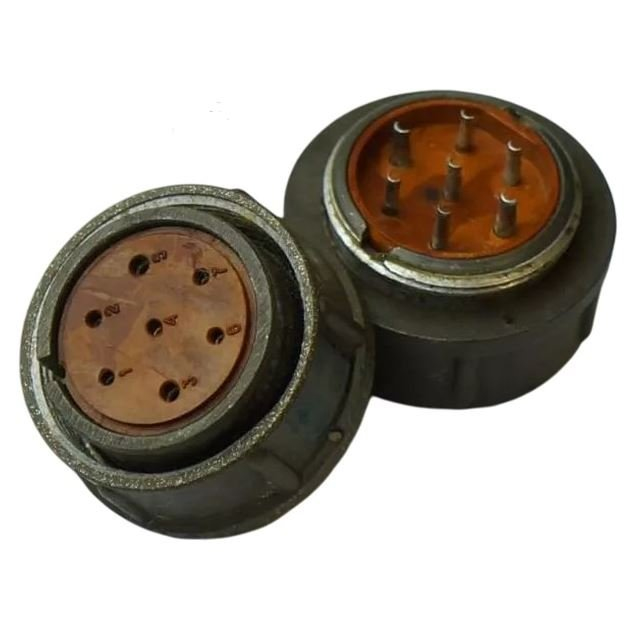

2РМ27КПН7Г2В1 Розетка кабельная

2РМ27КПН7Г2В1 — это серийная кабельная розетка из советской/российской серии цилиндрических разъёмов 2РМ, рассчитанная на 7 контактов и корпус с диаметром условного размера 27 мм. Она относится к негерметичным всеклиматическим соединителям, применяемым для внутреннего объёмного монтажа в электрических цепях постоянного и переменного тока.

Назначение и конструкция

Розетка 2РМ27КПН7Г2В1 предназначена для работы в цепях постоянного и переменного тока с частотой до 3 МГц; используется для подключения кабеля к приборным или панельным блокам. Корпус — кабельный негерметичный, с резьбовым сочленением и одношпоночной поляризацией, что исключает неправильную стыковку с вилкой того же типоразмера.

Электрические параметры

Для разъёмов 2РМ с 7 контактами типовые значения: рабочее напряжение не более 560 В, максимальное — до 700 В. Максимальная токовая нагрузка на одиночный контакт зависит от диаметра: для контактов Ø1,0 мм — до 8 А, для Ø1,5 мм — до 16 А; суммарный ток по всем контактам обычно не превышает 60 А.

Контакты и изоляция

Контакты выполнены под хвостовики для присоединения проводов сечением порядка 0,5 мм² и более, имеют сопротивление контактов порядка нескольких миллиом (до 5 мОм для Ø1 мм и до 2,5 мОм для Ø1,5 мм). Сопротивление изоляции между контактами — не менее 5000 МОм, ёмкость между ними не превышает 6 пФ, электрическая прочность изоляции — около 2300 В.

Условия эксплуатации

Разъём относится к всеклиматическому исполнению (климатика УХЛ), допускает работу в широком диапазоне температур и различном влажностном режиме, что типично для промышленной и военной аппаратуры. Корпус изготавливается из металла, что обеспечивает механическую прочность и устойчивость к вибрации и ударным нагрузкам.
