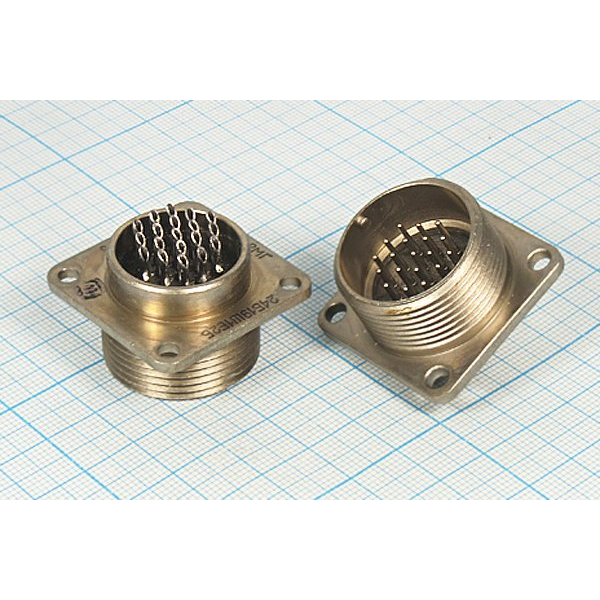

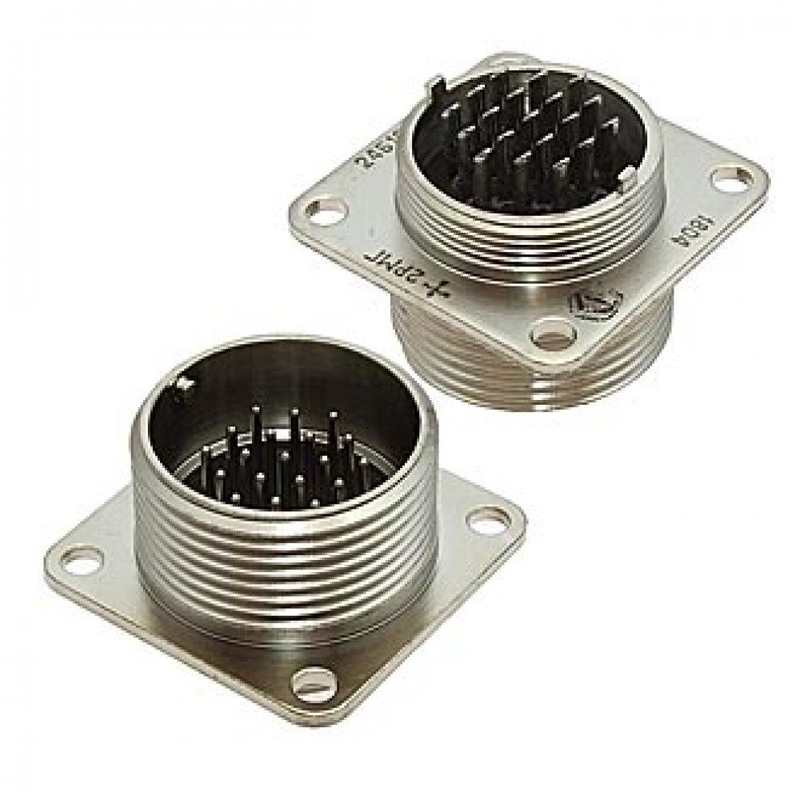

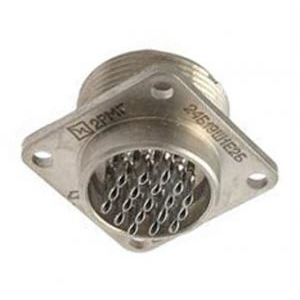

Соединитель 2РМГ24Б19Ш1Е2Б «Атлант – 5» — это герметичная цилиндрическая вилка серии 2РМГ, предназначенная для коммутации цепей постоянного и переменного тока в бортовой аппаратуре и других специализированных устройствах. Ниже — основные технические и эксплуатационные особенности.

• 2РМГ — цилиндрический низковольтный герметичный разъём, рассчитанный на работу в сложных климатических и механических условиях.

• 24 — условный размер корпуса/диаметр посадочного фланца.

• Б — блочная (приборная) вилка, устанавливаемая на панель устройства.

• 19 — количество контактов (19 шт. в одном корпусе).

• Ш1Е2Б — обозначение сочетания контактов и условий приемки (в вашем случае — исполнение «5» от АО «Атлант»; «5» обычно относится к группе контроля/приемки по техусловиям).

• Максимальное рабочее напряжение: до 560 В (постоянный и переменный ток, частота до примерно 3000 кГц).

• Токовая нагрузка: до 4 А на один контакт, суммарная нагрузка на разъём — до порядка 63 А (зависит от комплектации и теплового режима).

• Контакты: диаметром 1 мм, извлекаемые, с покрытием из никеля (часто — химический никель), обеспечивающим хорошую стабильность переходного сопротивления.

• Сопротивление контакта: не более 15 мОм.

• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.

• Корпус — металлический, с резьбовым соединением и одношпоночной поляризацией, что исключает неверную сборку и обеспечивает надежное электрическое и механическое соединение.

• Температурный диапазон эксплуатации: от −60 °C до +200 °C; возможен перегрев контактов при нагрузке, но предельная теплостойкость — до 200 °C.

• Герметичность: изделие рассчитано на работу при атмосферном пониженном давлении (до примерно1.34×10−101.34 \times 10^{-10}1.34 × 1 0 − 10 Па), что типично для космической и авиационной техники.

• Количество сочленений–расчленений: не менее 500 циклов; минимальная наработка — порядка 1000 часов.

• Срок сохраняемости (хранения): не менее 15 лет.

• Вибрация: синусоидальная, диапазон частот 5–5000 Гц, ускорение до ~500 м/с².

• Удары: одиночные удары до ~5000 м/с², многократные — до ~1000 м/с².

• Климатическое исполнение: рассчитано на умеренный и холодный климат (УХЛ), что позволяет применять разъём в наземной военной, авиационной и судовой технике.

• Область применения: цепи питания и сигналов в бортовой аппаратуре, где требуется высокая вибрационная и ударная стойкость, герметичность и надежность при экстремальных температурах.п.) по токам и контактной группе.
