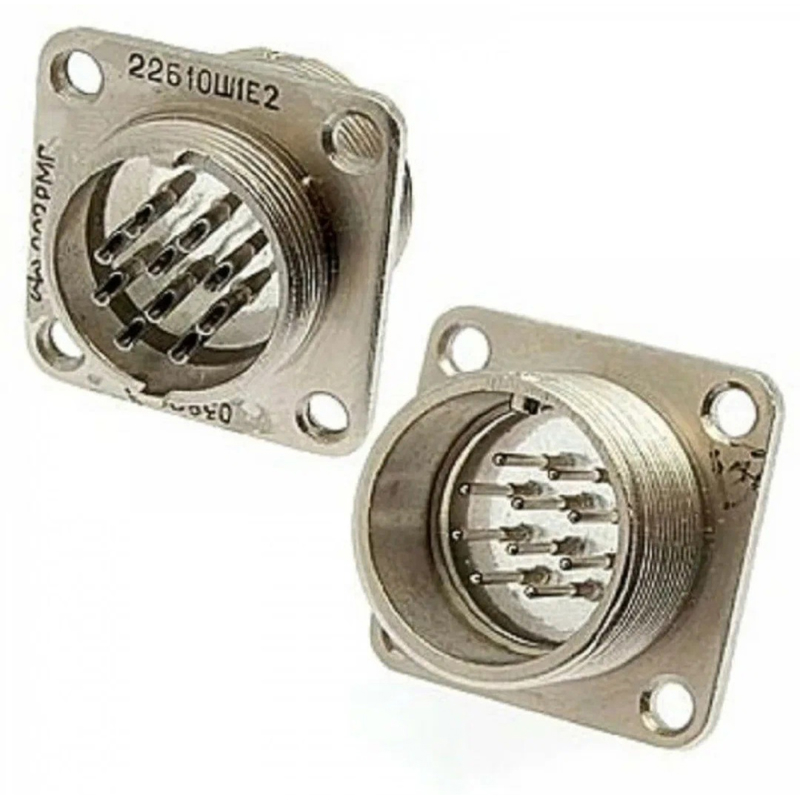

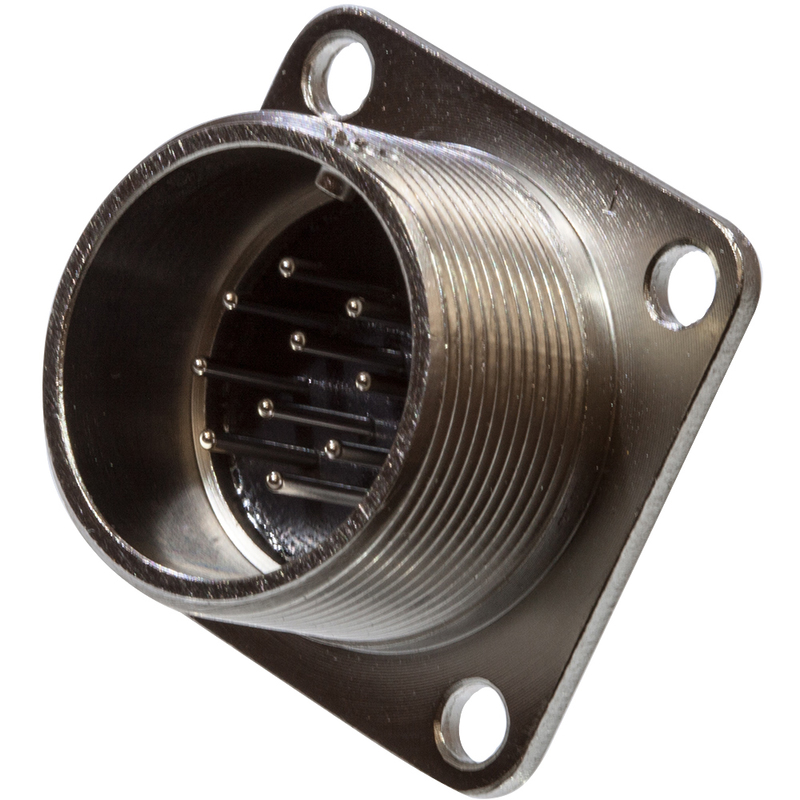

Разъем 2РМГ22БПЭ10Ш1Е2 — это герметичная блочная (приборная) вилка цилиндрического типа 2РМ, предназначенная для соединения электрических цепей в сложных условиях эксплуатации.

Это вилка из серии 2РМГ, которая используется в электрических цепях постоянного, переменного (до примерно 3 МГц) и импульсного токов. Конструктивно она выполнена как блочная герметичная приборная вилка с прямым патрубком для экранированного кабеля и сочленяется с кабельными розетками типа 2РМТ.

В обозначении 2РМГ22БПЭ10Ш1Е2:

• 2РМ — тип соединителя, цилиндрический разъем серии 2РМ.

• Г — герметичный исполнение разъема.

• 22 — условный размер корпуса, определяющий габариты и число контактов.

• Б — блочный (приборный) корпус без левой резьбы.

• ПЭ — прямой патрубок для экранированного кабеля.

• 10Ш1Е2 — обозначение вида контактов, покрытия и теплостойкости: сочетание контактов, никелевое покрытие, теплостойкость до +200 °C.

Разъем рассчитан на работу в электрических цепях с токовой нагрузкой порядка нескольких ампер на контакт (суммарная нагрузка достигает десятков ампер), при напряжениях до примерно 500–600 В амплитудного значения. Сопротивление контактов у малых диаметров (около 1 мм) составляет единицы–десятки миллиом, сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Разъем рассчитан на широкий температурный диапазон (примерно от –60 °C до +200 °C), что позволяет применять его в агрессивных и вибрационно нагруженных средах. Он устойчив к синусоидальной вибрации, механическим ударам и резким перепадам давления, что типично для военной, промышленной и авиационной техники; количество допустимых сочленений–расчленений обычно указано порядка 500 раз.
