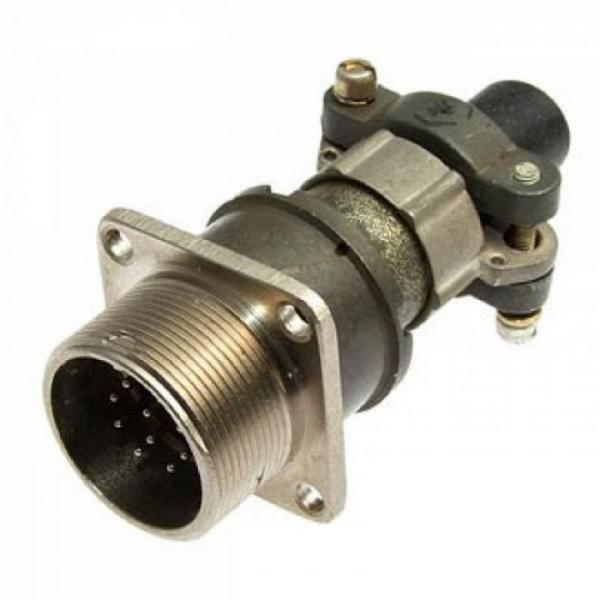

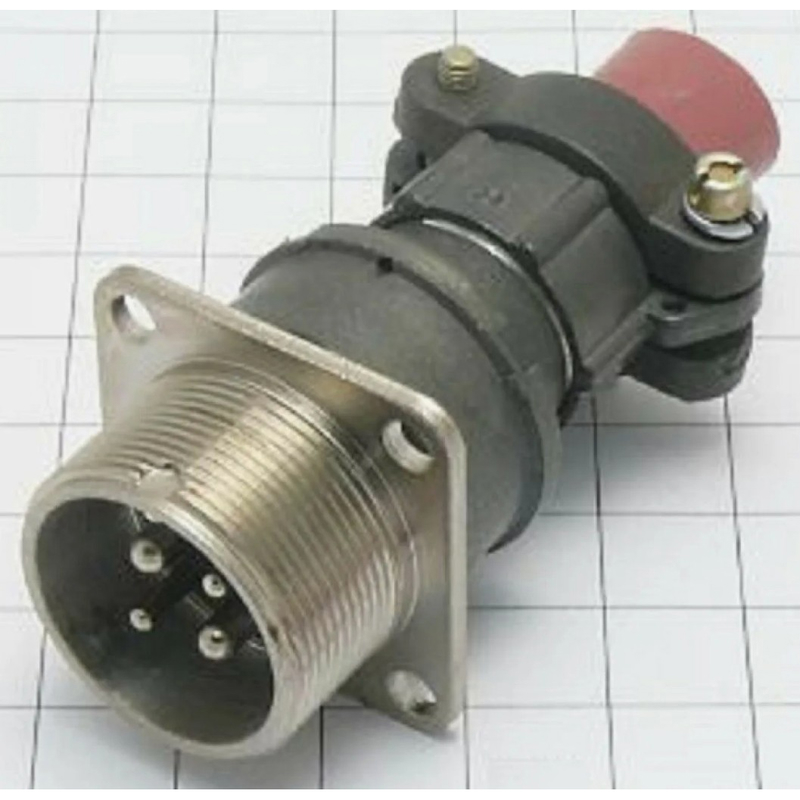

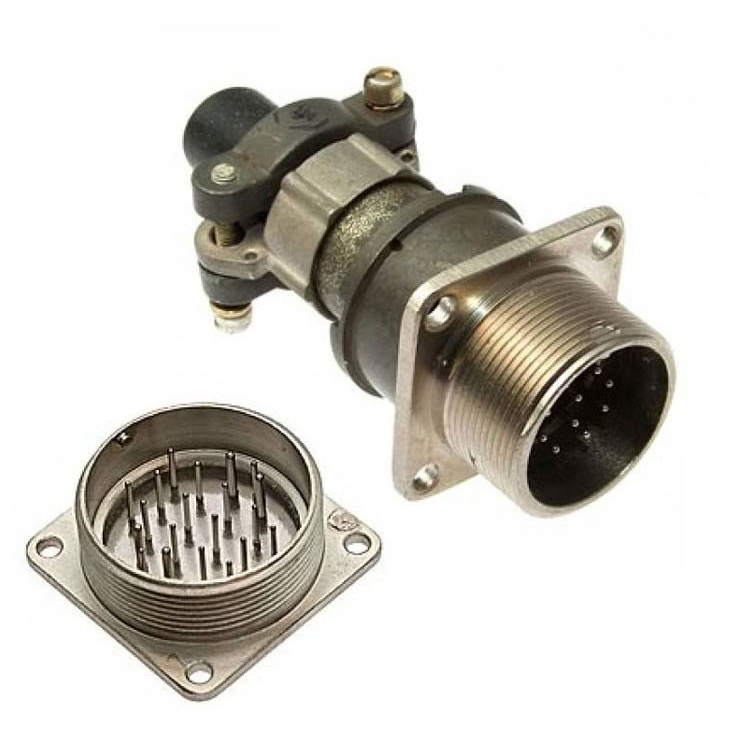

Разъем 2РМГ22БПН — это низкочастотный герметичный цилиндрический соединитель серии 2РМГ, рассчитанный на работу во внутренних электрических цепях. Он используется в приборах и аппаратуре, где требуется надежное и защищенное соединение проводов учетом вибраций и перепадов температур.

Что означает маркировка

• 2РМГ — тип соединителя: цилиндрический, герметичный, низкочастотный.

• 22 — условный размер корпуса (диаметр посадочного отверстия около 22 мм).

• Б — вид корпуса «блочный» (приборный), то есть предназначен для монтажа на плоскую панель корпуса прибора.

• ПН — прямой патрубок для неэкранированного кабеля (в отличие от ПЭ — для экранированного).

• 10Ш1Е2 — число контактов, тип ряда и конструктив (например, 10‑штыревой ряд, покрытие контактов химникелем, теплостойкость до +200 °C).

Основные характеристики

• Работает в цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока.

• Обеспечивает герметичность соединения, что позволяет использовать разъем в условиях повышенной влажности и загрязненности.

• Контакты выполнены с покрытием (например, химникель), рассчитаны на ток порядка нескольких ампер на контакт и напряжение до 560 В (переменный и постоянный ток).

Условия эксплуатации

• Обычно допускается эксплуатация в диапазоне температур примерно от −60 до +100 °C (с температурным классом 2 — до +200 °C для контактов и изоляции).

• Соединитель выдерживает значительные механические нагрузки: вибрацию, одиночные и многократные удары, характерные для подвижных объектов и промышленной аппаратуры.

Особенности конструкции

• Монтаж контактов выполняется пайкой в объемную втулку; разъем относится к блочному (приборному) исполнению, монтируется на панель корпуса.

• Соединение с противоположным разъемом — резьбовое, с одношпоночной поляризацией корпусов, что предотвращает неправильное включение.

Если нужна конкретная информация по количеству контактов, допустимым токам/напряжениям или схеме цоколевки именно для вашего варианта 2РМГ22БПН, напишите полное обозначение (например, 2РМГ22БПН10Ш1Е2), и я подскажу с детализацией.
