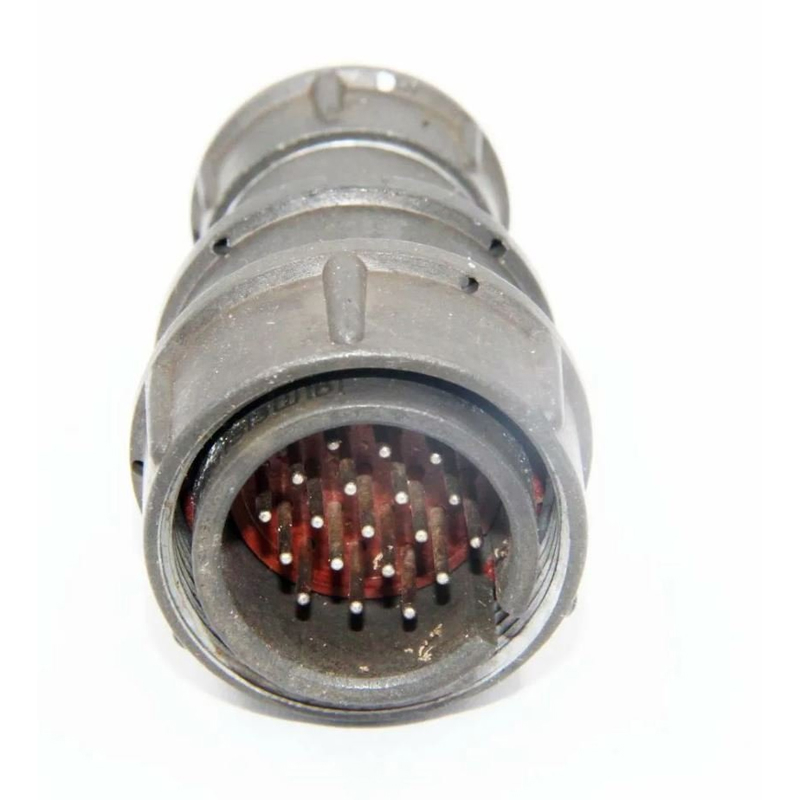

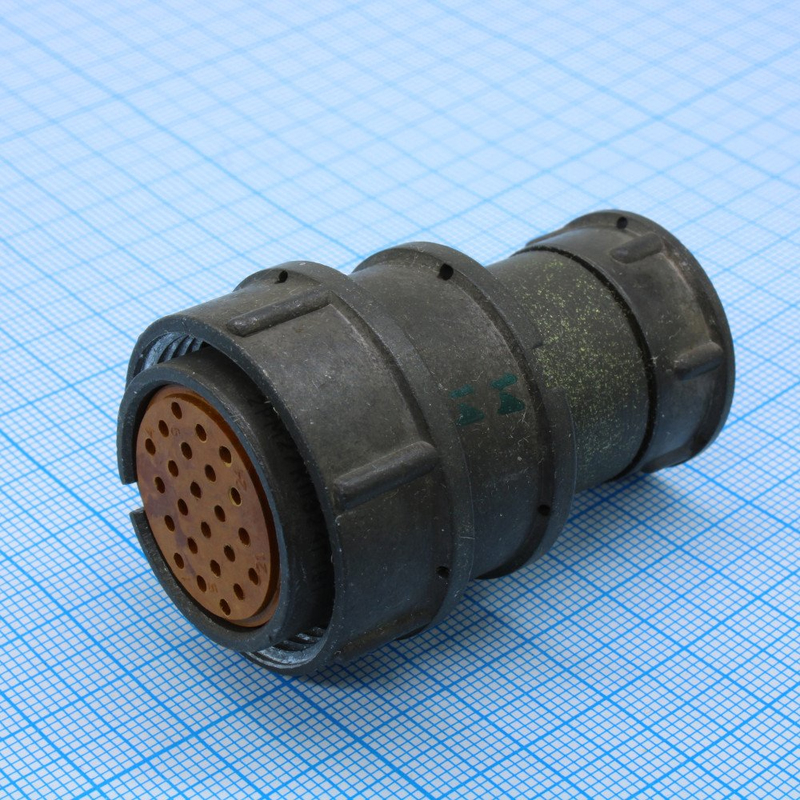

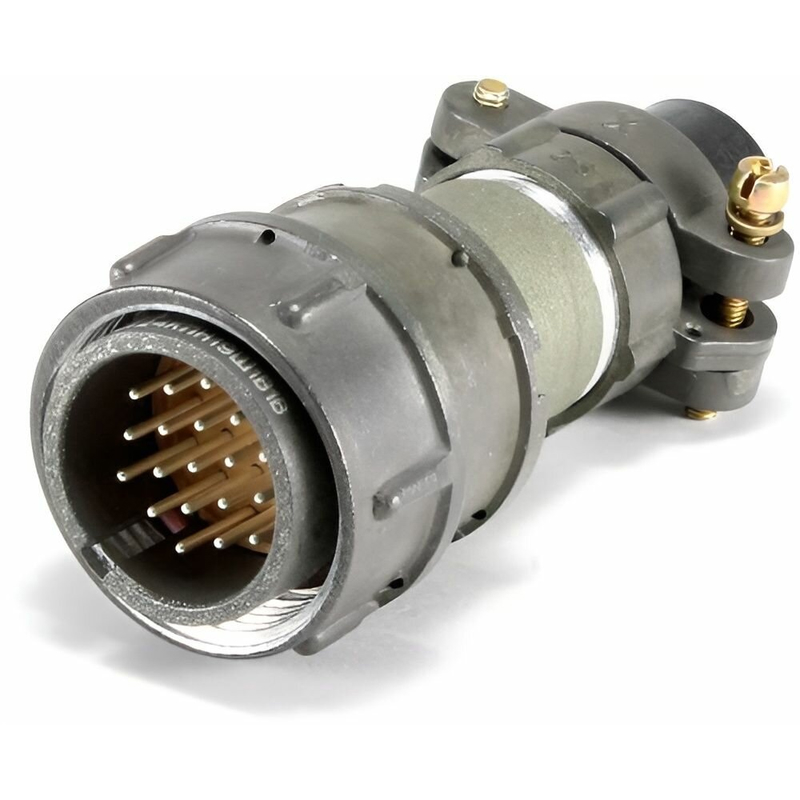

Разъём 2РМТ24КПЭ19Ш1В1В — это негерметичный низкочастотный цилиндрический соединитель серии 2РМТ, выполненный в виде кабельной вилки с прямым патрубком и креплением для экранированного кабеля. Он предназначен для коммутации электрических цепей постоянного и переменного тока (частотой до примерно 3 МГц) в промышленной и радиоэлектронной аппаратуре.

Основные характеристики

• Тип корпуса: кабельный (К), прямой патрубок (П), гайка для экранированного кабеля (Э).

• Диаметр условного размера корпуса: 24 (посадочный диаметр порядка 24–32 мм).

• Количество контактов: 19 штыревых контактов диаметром около 1 мм.

• Материал контактов — латунь ЛС59‑1, покрытие контактов — серебро; контакт извлекаемый.

Электрические параметры

• Максимальное рабочее напряжение: до порядка 560 В (в зависимости от исполнения и условий эксплуатации).

• Рабочий ток на контакт: до примерно 5 А, суммарный ток на разъём — до десятков ампер при соответствующей нагрузке.

• Сопротивление изоляции: не менее 5000 МОм, электрическая прочность изоляции — около 1850 В (амплитуда) при 560 В рабочем напряжении.

Конструкция и условия эксплуатации

• Монтаж кабеля: обжимка или пайка, патрубок прямой, крепление кабеля — резьбовой соединитель с гайкой для экранированного кабеля.

• Материал корпуса: алюминиевый сплав с оксидным покрытием (серый цвет), изолятор — карболит (коричневый).

• Рабочий диапазон температур: примерно от −60 до +100 °С, влажность до 98% при +25 °С, допустимое атмосферное давление от глубокого вакуума до порядка 0,5 МПа.

Надёжность и ресурс

• Механический ресурс: порядка 500 сочленений–расчленений, минимальная наработка — от 1000 до сотен тысяч часов в зависимости от режима температуры.

• Срок сохраняемости/хранения — до 10–15 лет при соблюдении условий по хранению. Разъём рассчитан на работу в условиях вибрации, ударов и линейных перегрузок до нескольких десятков g.

Что означает «5» в обозначении

В обозначении типа «2РМТ24КПЭ19Ш1В1В „5“» буква «В1В» и метка «5» относятся к виду приемки и контролю качества по ГОСТ/ТУ: обычно «5» указывает на исполнение по приёме ОТК («ВП, ПЗ» или иная схема контроля), без привязки к конкретной цене или партии. Такие разъёмы поставляются как в новых, так и в старых сериях (например, 1970–1990‑е годы выпуска).

Мы можем дополнительно расшифровать буквенно‑цифровую маркировку (К/П/Э/Ш/В и т.п.) применительно к вашей конкретной схеме.
