2РМТ24КПЭ19Ш1В1В

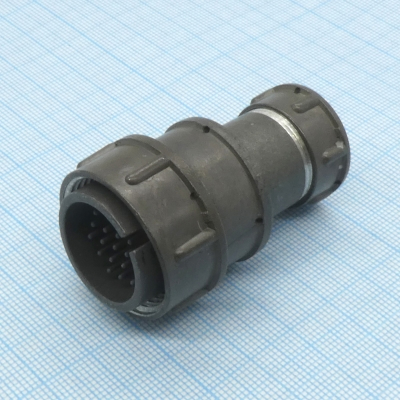

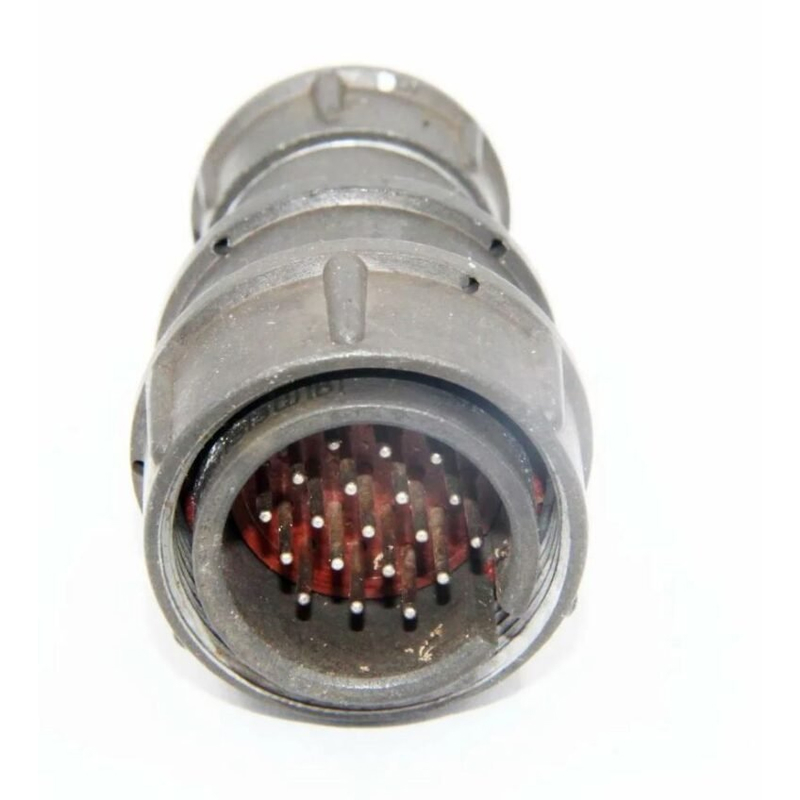

2РМТ24КПЭ19Ш1В1В — это цилиндрический низкочастотный кабельный разъём (вилка) из серии 2РМТ, рассчитанный на работу в электрических цепях постоянного и переменного тока, в том числе на частотах до нескольких мегагерц.

Назначение и конструкция

Соединитель применяется для разъёмных подключений в устройствах автоматики, управления, измерительной и бортовой аппаратуры.
Имеет кабельный корпус с прямым патрубком, предназначен для экранированного кабеля; сочленение с розеткой — резьбовое, с одношпоночной поляризацией корпусов.

Основные параметры

• Количество контактов: 19.

• Диаметр посадочного отверстия (габарит корпуса): 24 мм.

• Диаметр контактов: порядка 1 мм.

• Предельное рабочее напряжение: до 560 В постоянного и переменного тока.

• Токовая нагрузка: суммарно до десятков ампер (типовые значения для серии 2РМТ — до единиц–десятков ампер на контакт, в зависимости от конструкции и распределения нагрузки).

Электрические и эксплуатационные свойства

Сопротивление изоляции обычно не менее 1000 МОм, электрическая прочность изоляции — порядка 1800–2300 В (амплитудные значения) при указанных предельных напряжениях.
Интервал рабочих температур: примерно от −60 °C до +100 °C, что обеспечивает применение в тропическом и холодном климате.
Число допустимых расчленений соединения — порядка 500 циклов, наработка — не менее нескольких тысяч часов, срок сохраняемости — до 25 лет.

Особенности модификации КПЭ

Буквенная часть «КПЭ» указывает на кабельную вилку с прямым патрубком для экранированного кабеля и, как правило, серебряным покрытием контактов.
Экранирование и резьбовая фиксация обеспечивают надёжное соединение и хорошую помехозащищённость в составе тропико‑ и вибростойких изделий.
