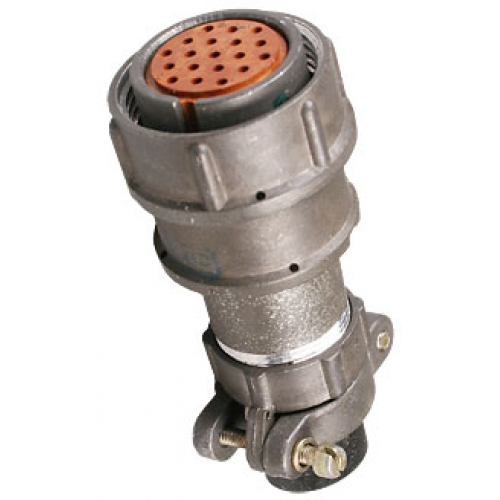

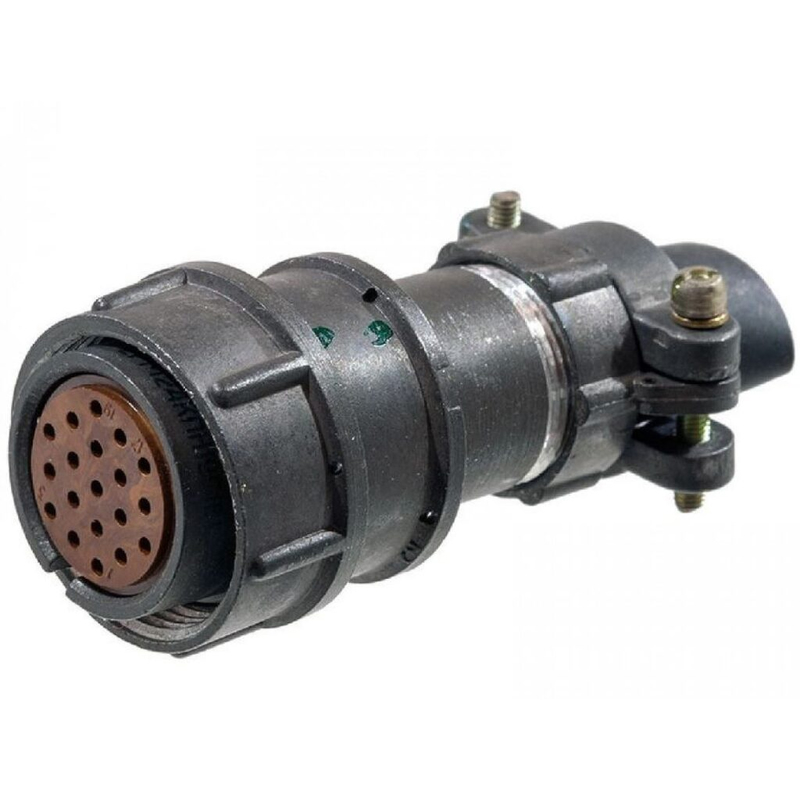

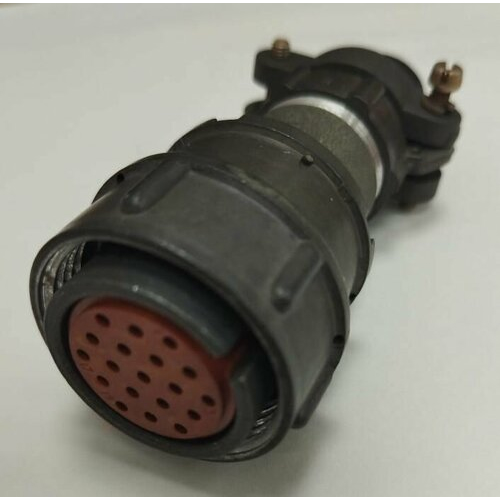

2РМТ24КПН19Г1В1В — это 19-контактная негерметичная кабельная розетка серии 2РМТ с термостойкостью 100°С и прямым патрубком. Это низкочастотный, тропикоустойчивый, низковольтный цилиндрический разъем малого размера.

Характеристики

• розетка имеет посадочный диаметр 24 мм.

• Обеспечивает соединение девятнадцати извлекаемых контактов диаметром 1,0 мм.

• Максимальная токовая нагрузка до 5 А на каждый контакт и до 80 А на соединитель в целом при напряжении переменного и постоянного тока до 560 В.

• Контакты покрыты серебром.

• Сопротивление контакта не более 0,005 Ом.

• Сопротивление изоляции в нормальных климатических условиях не менее 5000 МОм.

• Минимальный срок сохраняемости 15 лет.

• Диапазон рабочих температур от -60°С до +100°С, смена температур с учетом температуры перегрева контактов от -60°С до +180°С.

Корпусные детали сделаны из алюминиевого сплава АЛ-22. Изоляторы сделаны из прессматериала АГ-4.

Расшифровка обозначений маркировки 2РМТ24КПН19Г1В1В :

• 2РМТ – тип разъема: соединитель электрический низкочастотный цилиндрический негерметичный тропикоустойчивый.

• 24 – посадочный диаметр корпуса розетки: 24 мм.

• К – тип корпуса: кабельный.

• П – вид патрубка: прямой.

• Н – вид гайки патрубка: для неэкранированного кабеля.

• 19 – количество контактов: 19.

• Г – вид соединителя: розетка (гнездо).

• 1 – сочетание контактов по их диаметрам: 1 мм.

• В – вид покрытия контактов: серебро.

• 1 – максимально допустимая температура окружающей среды: 100°С.

• В – всеклиматическое исполнение.

Сочленение соединителя резьбовое, поляризация корпуса одношпоночная. Кабельные части разъёмов между собой не сочленяются, также, как и приборные. Хвостовик контакта розетки должен допускать присоединение проводников сечением не более 0,5 мм2. Максимальное допускаемое количество перепаек - не больше 3.
