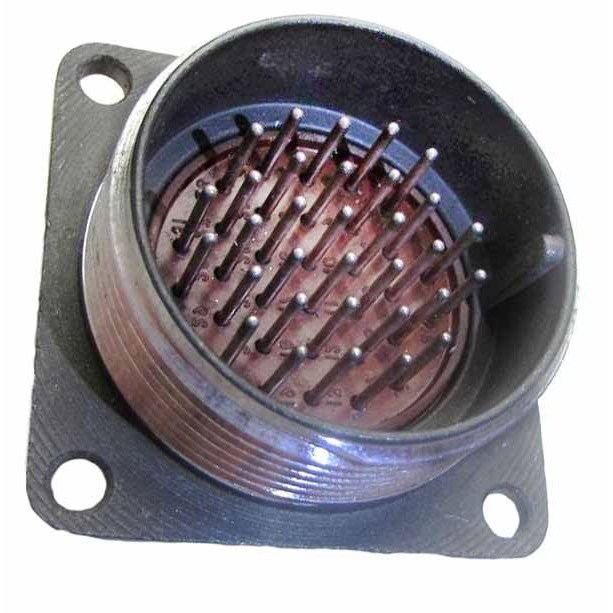

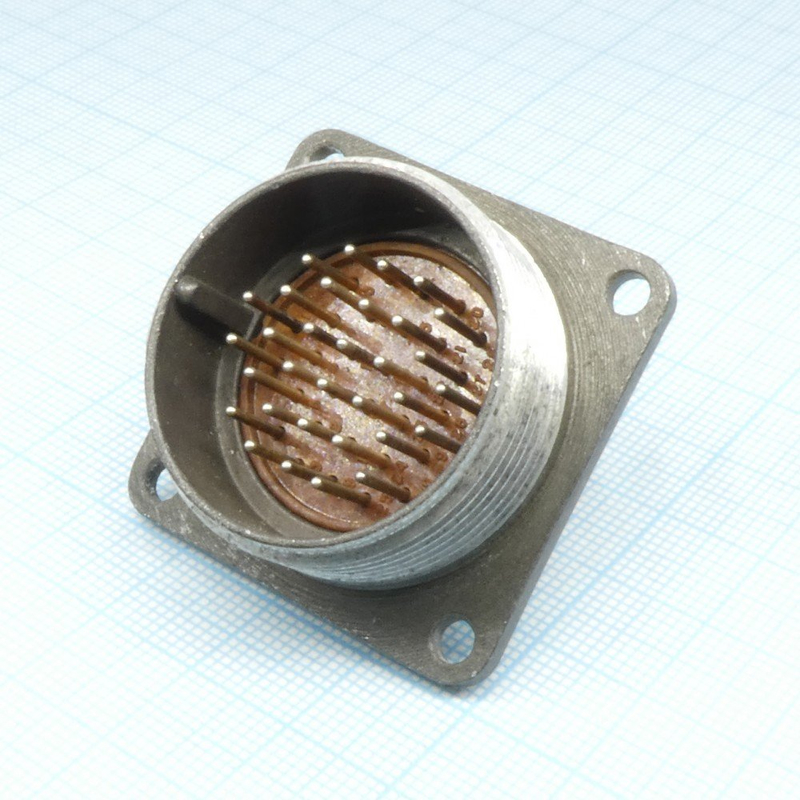

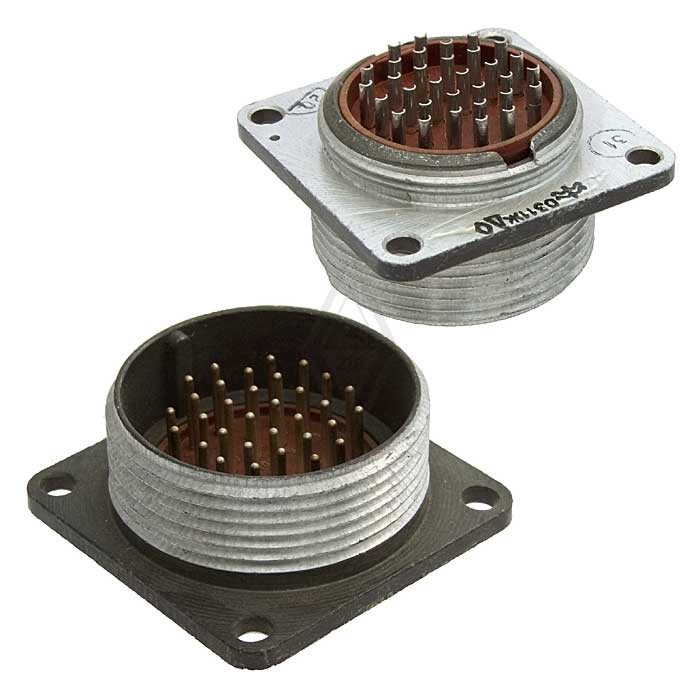

2РМТ30Б32Ш1А1 — это цилиндрический низкочастотный разъём серии 2РМТ для работы в цепях постоянного и переменного тока, применяемый в аппаратуре общего и специального назначения.

Обозначение и назначение

• 2РМТ — серия разъёмов с резьбовым соединением и одношпоночной поляризацией корпусов.

• 30 — условный размер корпуса (габарит соединителя).​

• Б — блочный (приборный) тип корпуса, то есть вилка для установки на панель/шасси устройства.

• 32 — количество контактов (32 вывода).

• Ш — штырьковые контакты (вилка).​

• 1А1 — варианты исполнения, включая тип контактного покрытия и климатическое исполнение (всеклиматическое).

Такой разъём применяют как блочную вилку для подключения многожильных кабелей к приборам, стойкам, ракетно‑космической и авиационной аппаратуре, промышленным контроллерам и т.п.

Электрические характеристики

• Количество контактов: 32, диаметр контактов около 1 мм.

• Токовая нагрузка на один контакт: примерно до 4 А (для данного типоразмера).

• Суммарный ток на разъём: порядка 100 А (для 2РМ30Б32Ш1А1 указана величина около 106 А).​

• Максимальное рабочее напряжение: до 560 В.

• Испытательное напряжение изоляции: около 1850 В в нормальных условиях.​

• Сопротивление контакта: не более нескольких миллиом (примерно до 5 мОм).​

• Сопротивление изоляции: не менее 5000 МОм.​

• Емкость между контактами: не более 6 пФ.​

Контактные хвостовики рассчитаны на присоединение проводов сечением около 0,5 мм² пайкой (объёмный монтаж).

Конструктивные особенности

• Вид сочленения: резьбовой, что обеспечивает надёжную фиксацию и виброустойчивость пары «вилка–розетка».

• Поляризация: одношпоночная, исключающая неправильное совмещение.

• Тип монтажа: приборная вилка без патрубка (врезка/крепление на панель; кабельная часть — раздельно).

• Покрытие контактов: золото (чаще всего именно так обозначается вариант «А1»), обеспечивает хорошую проводимость и защиту от коррозии.

• Исполнение: всеклиматическое, негерметичное (серия 2РМТ в базовом варианте не рассчитана на полную герметизацию, но допускает работу во влажной среде в заданных пределах).

Разъёмы серии 2РМТ и 2РМДТ имеют разные схемы расположения контактов и не взаимозаменяемы/не взаимосочленяемы между собой.​

Механическая и климатическая стойкость

• Количество сочленений (ресурс соединения/рассоединения): около 500 циклов.

• Минимальная наработка: порядка 5000 часов.​

• Рабочая температура: примерно от −60 °C до +100 °C.

• Допустимая синусоидальная вибрация: частоты от единиц Гц до нескольких килогерц, ускорение до сотен м/с².​

• Устойчивость к ударам многократного и одиночного действия с пиковыми ускорениями до тысяч м/с² (для аппаратуры с высокими механическими нагрузками).​

Благодаря сочетанию вибро‑ и ударостойкости, всеклиматического исполнения и резьбового сочленения 2РМТ30Б32Ш1А1 часто используют в транспортной, военной, космической и промышленной технике, где важна надёжность многоконтактных соединений в жёстких условиях эксплуатации.
