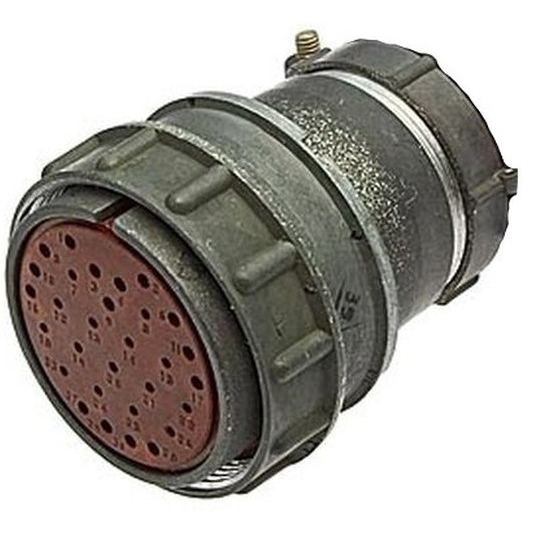

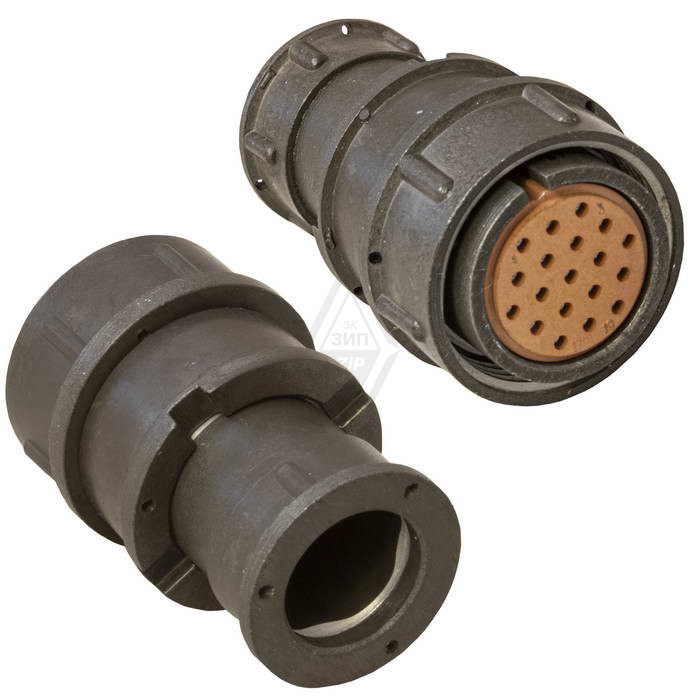

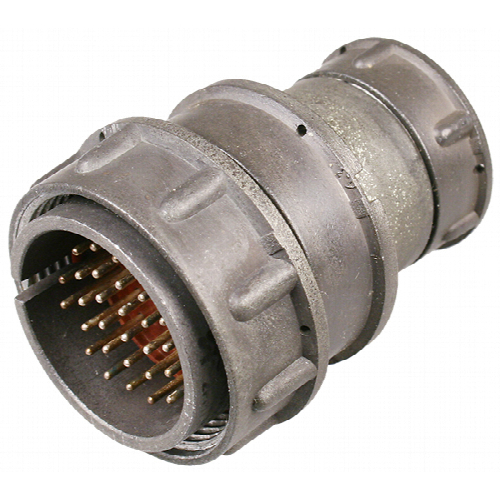

Разъем 2РМТ30КПЭ24ГВ1В — это электрический низкочастотный цилиндрический разъем типа 2РМТ, выполненный как розетка кабельная для экранированного кабеля. Он входит в стандартный ряд соединителей 2РМ / 2РМТ, применяемых в промышленной и радиоэлектронной аппаратуре.

Расшифровка обозначения

• 2РМТ — серия соединителей низкочастотных цилиндрических, рассчитанных на постоянный и переменный ток до 3 МГц.

• 30 — условный размер корпуса (диаметр посадочного места ~30 мм).

• К — кабельная часть (розетка кабельная).​

• П — патрубок прямой.​

• Э — патрубок предназначен для экранированного кабеля.​

• 24 — количество контактов в разъеме.

• Г — это розетка (female‑часть).​

• В — серебряное покрытие контактов.​

• 1 — категория теплостойкости (до примерно 100 °C).​

Назначение и применение

Разъем 2РМТ30КПЭ24ГВ1В предназначен для соединения и разъединения цепей постоянного и переменного тока в промышленной, авиационной и радиоэлектронной аппаратуре, в том числе во всеклиматическом исполнении. +1
Чаще всего его используют как кабельную розетку, подключаемую к экранированному кабелю методом пайки, чтобы обеспечить устойчивый контакт и защиту от помех.

Основные параметры

• Количество контактов: 24, все контакты обычно одного диаметра (около 1 мм).

• Рабочее напряжение: до 560 В постоянного или переменного тока, с максимальным напряжением порядка 700 В.

• Токовая нагрузка на контакты — до 5–10 А в зависимости от конфигурации, но для 24‑контактных разъемов рекомендуется учитывать суммарный нагрев и конструкцию кабеля.

• Температурный диапазон эксплуатации — примерно от −60 до +100 °C, что соответствует всеклиматическому исполнению.

• Сопротивление изоляц
